Gleis der Zahnradbahn Stuttgart hier am 27.12.2016 nähe Nägelestraße.

Gemischt »
_Allgemeine Bahntechnik (Global)
»
Zahnstangensysteme
»
System Riggenbach
»
Gleis der Zahnradbahn Stuttgart hier am 27.12.2016 nähe
(ID 534009)

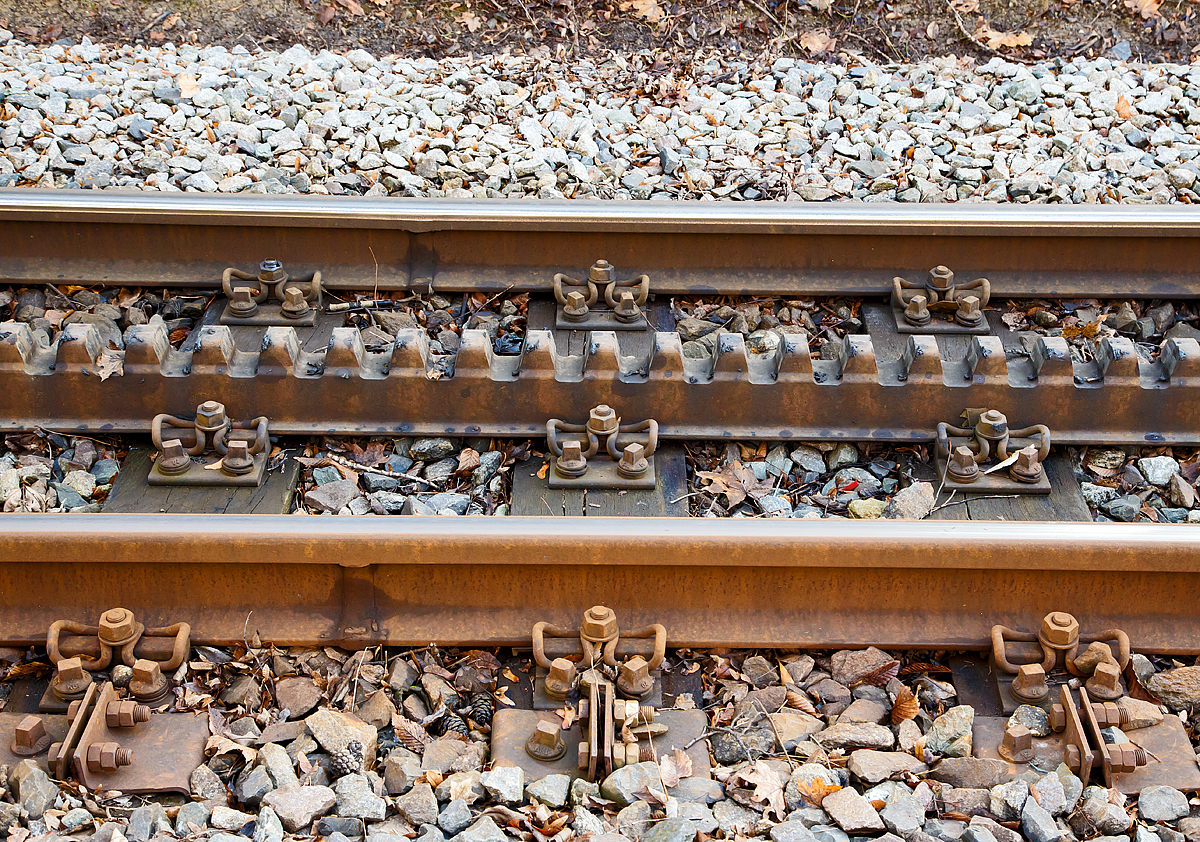

Gleis der Zahnradbahn Stuttgart hier am 27.12.2016 nähe Nägelestraße. Das Gleis liegt auf Holzschwellen, die Schiene (S49) und die mittige Zahnstange (Vollschienenprofil mit ein gefrästen Zähnen), entspricht der Schweizer Bauart „von Roll“ (heute Tensol Rail SA), fällt jedoch nach wie vor unter das System „Riggenbach“. Die Spurweite beträgt 1.000 mm. Als Besonderheit besitzt die Stuttgarter Strecke eine tiefliegende Zahnstange, da sie ursprünglich vorwiegend direkt im Straßenplanum verlief, ähnlich einer Straßenbahn. Somit liegt die Zahnstange nicht höher als die Oberkante der Fahrschienen. Andere Zahnradbahnen weisen üblicherweise nach Möglichkeit hochliegende Zahnstange auf.

Gleis der Zahnradbahn Stuttgart hier am 27.12.2016 nähe Nägelestraße.

Das Gleis liegt auf Holzschwellen, die Schiene (S49) und die mittige Zahnstange (Vollschienenprofil mit ein gefrästen Zähnen), entspricht der Schweizer Bauart „von Roll“ (heute Tensol Rail SA), fällt jedoch nach wie vor unter das System „Riggenbach“.

Die Spurweite beträgt 1.000 mm. Als Besonderheit besitzt die Stuttgarter Strecke eine tiefliegende Zahnstange, da sie ursprünglich vorwiegend direkt im Straßenplanum verlief, ähnlich einer Straßenbahn. Somit liegt die Zahnstange nicht höher als die Oberkante der Fahrschienen. Andere Zahnradbahnen weisen üblicherweise nach Möglichkeit hochliegende Zahnstange auf.

Armin Schwarz 01.01.2017, 739 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 0.025 s (1/40) (1/40), Blende: f/10.0, ISO1600, Brennweite: 50.00 (50/1)

0 Kommentare, Alle Kommentare

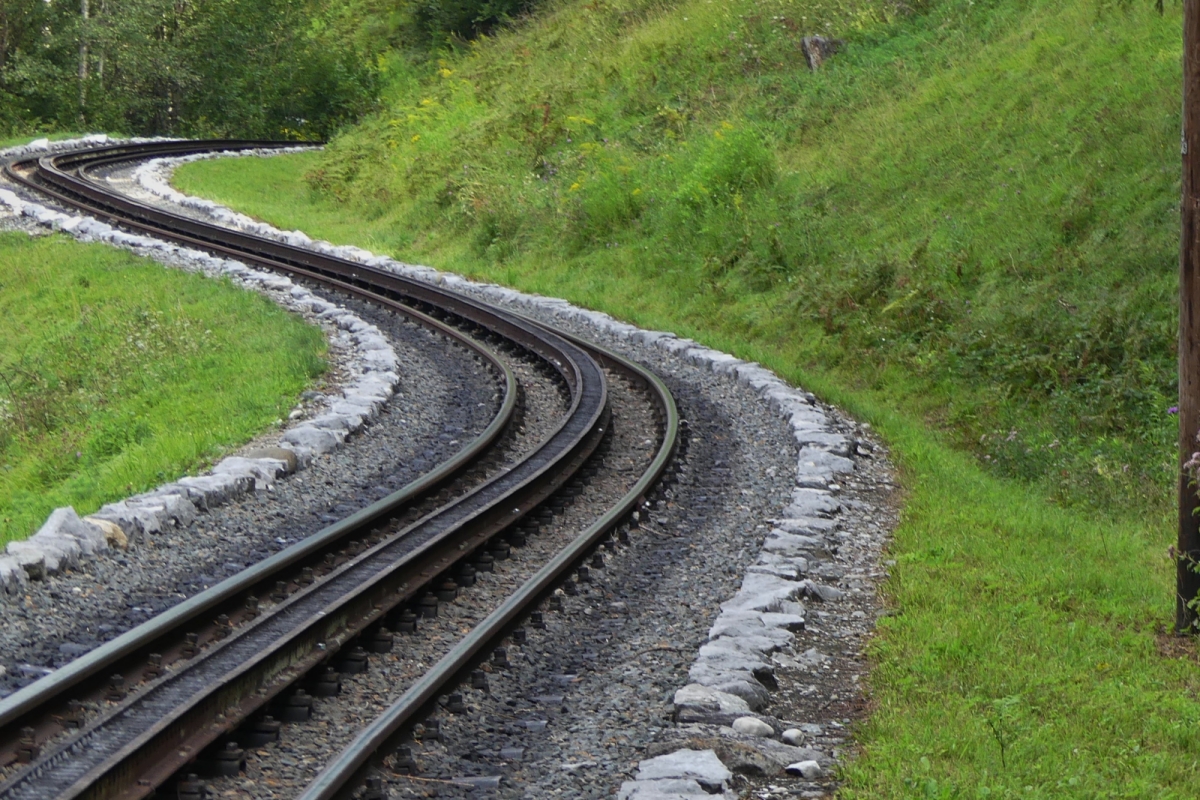

Die Steigung zwischen Jenbach und der Haltestelle Eben, mit dem Zahneinsatz im Gleisbett, wo das Zahnrad der Dampflok eingreift, um die Steigung zu schaffen, aufgenommen aus dem Zug bei der Bergfahrt. 22.08.2024
Die Steigung zwischen Jenbach und der Haltestelle Eben, mit dem Zahneinsatz im Gleisbett, wo das Zahnrad der Dampflok eingreift, um die Steigung zu schaffen, aufgenommen aus dem Zug bei der Bergfahrt. 22.08.2024
Hans und Jeanny De Rond

Österreich / Zahnradbahnen / Achensee Dampfbahn, _Allgemeine Bahntechnik (Global) / Zahnstangensysteme / System Riggenbach

334 1200x800 Px, 04.09.2024

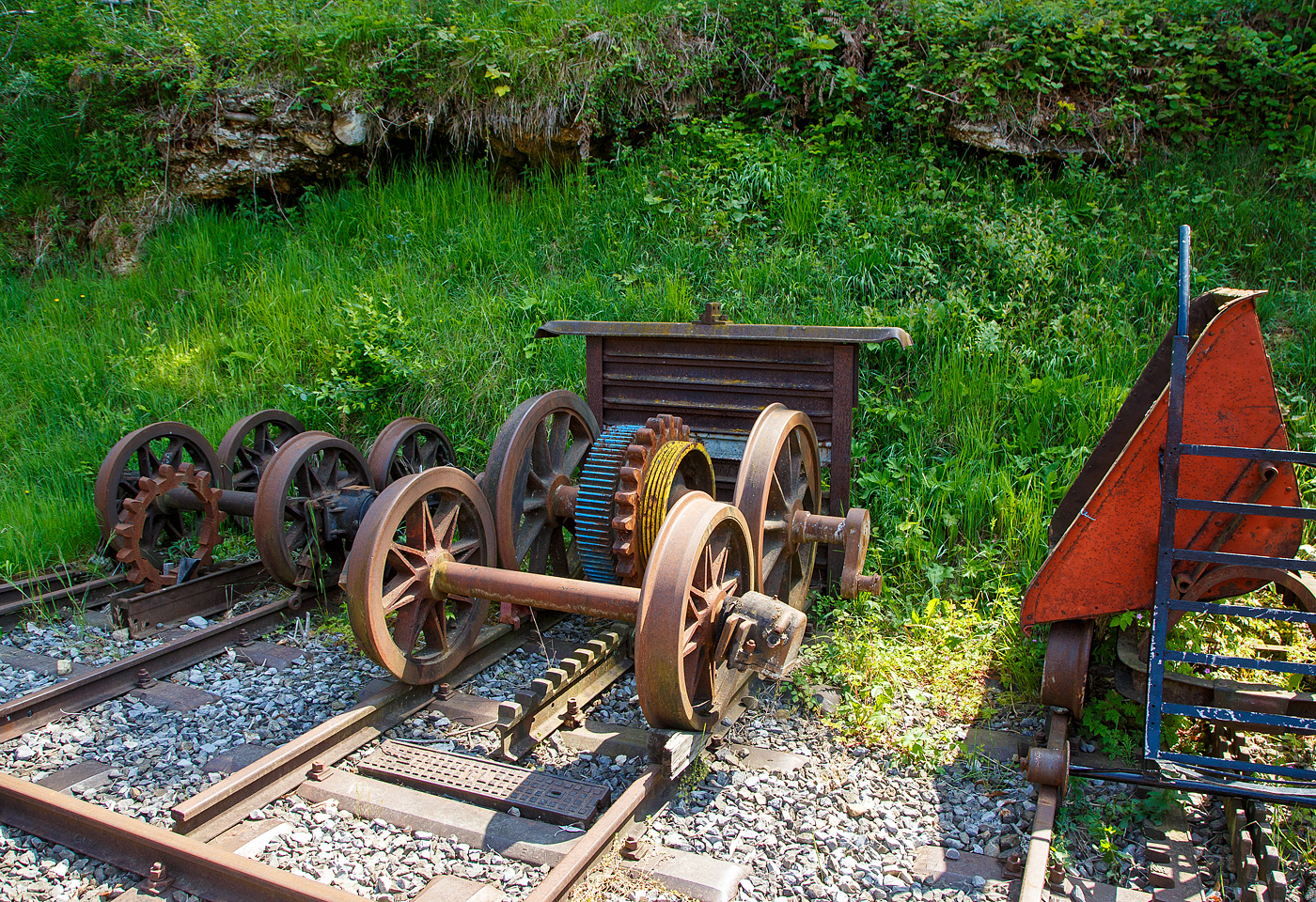

Drei unterschiedliche Zahnradsysteme gesehen am 27.05.2023 im Museumsareal in Chaulin der Museumsbahn Blonay–Chamby. Links Leiterzahnstangen und Zahnrad nach dem System Riggenbach. Die Zahnstange von Niklaus Riggenbach wurde 1863 in Frankreich patentiert. Zwischen zwei U-förmigen Profilen sind die Zähne als Sprossen eingesetzt. Ursprünglich waren sie genietet, heute werden sie geschweißt. Diese Bauart zeichnet sich aus durch trapezförmige Zähne, was Evolventenverzahnung und damit eine konstante Kraftübertragung ermöglicht. Die Riggenbach-Zahnstange ist wegen ihrer massiven Konstruktionsweise robust und lässt sich mit einfachen Mitteln fertigen. Sie erreichte die zweitgrößte Verbreitung aller Systeme. In der Mitte Zahnschienen und Zahnrad (auf einer Achse) nach dem System Strub. Die Strub’sche Breitfußschiene mit Evolventenverzahnung ist das jüngste der drei Systeme mit nach oben zeigenden Zähnen (Riggenbach, Strub und Abt). Die erste Anwendung war die Jungfraubahn im Berner Oberland. Die seitdem gebauten Zahnradstrecken verwendeten vorwiegend nur noch diese Zahnstange. Ihre Verbreitung blieb aber gering, weil danach kaum noch neue Zahnradstrecken gebaut wurden. Die Zähne sind in eine der Keilkopfschiene ähnlichen Schiene eingefräst. Die Herstellung der Strub-Zahnstangen ist teuer, ihre Verlegung aber einfach. Sie werden wie Fahrschienen nach der Oberbauform K mit Rippenplatten auf den Schwellen befestigt (gleiches Befestigungsmaterial für Fahr- und Zahnschienen), sie können lückenlos verschweißt werden und im Unterhalt sind sie anspruchslos. Auf dem Meterspurnetz der Appenzeller Bahnen wurden Zahnstangen vom System Strub mit den gleichen Zahnrädern wie die Riggenbachsche Leiterzahnstangen befahren, weil die Teilung und Höhenlage beider Zahnstangen identisch war. Und Rechts eine zweilamellige Lamellenzahnstangen nach dem System Abt. Als Weiterentwicklung zum System Riggenbach wurden zwei oder drei mit nach oben zeigenden Zähnen versehene Zahnstangen („Lamellen“) nebeneinander eingebaut. Die relativ schmalen Stangen sind zur Anpassung an beliebige Bogenradien genügend biegbar. Durch die Vervielfältigung der Stangen blieb die Kontaktfläche zwischen Zahnrad und Zahnstangen ausreichend groß. Die Breite der Lamellen hängt vom größten auftretenden Zahndruck ab.Als Einziger verwendete Abt eine Zahnteilung von 120 mm anstatt der üblichen 100 mm. Diese Mehrlamellenbauart erreichte weltweit die größte Verbreitung.
Drei unterschiedliche Zahnradsysteme gesehen am 27.05.2023 im Museumsareal in Chaulin der Museumsbahn Blonay–Chamby. Links Leiterzahnstangen und Zahnrad nach dem System Riggenbach. Die Zahnstange von Niklaus Riggenbach wurde 1863 in Frankreich patentiert. Zwischen zwei U-förmigen Profilen sind die Zähne als Sprossen eingesetzt. Ursprünglich waren sie genietet, heute werden sie geschweißt. Diese Bauart zeichnet sich aus durch trapezförmige Zähne, was Evolventenverzahnung und damit eine konstante Kraftübertragung ermöglicht. Die Riggenbach-Zahnstange ist wegen ihrer massiven Konstruktionsweise robust und lässt sich mit einfachen Mitteln fertigen. Sie erreichte die zweitgrößte Verbreitung aller Systeme. In der Mitte Zahnschienen und Zahnrad (auf einer Achse) nach dem System Strub. Die Strub’sche Breitfußschiene mit Evolventenverzahnung ist das jüngste der drei Systeme mit nach oben zeigenden Zähnen (Riggenbach, Strub und Abt). Die erste Anwendung war die Jungfraubahn im Berner Oberland. Die seitdem gebauten Zahnradstrecken verwendeten vorwiegend nur noch diese Zahnstange. Ihre Verbreitung blieb aber gering, weil danach kaum noch neue Zahnradstrecken gebaut wurden. Die Zähne sind in eine der Keilkopfschiene ähnlichen Schiene eingefräst. Die Herstellung der Strub-Zahnstangen ist teuer, ihre Verlegung aber einfach. Sie werden wie Fahrschienen nach der Oberbauform K mit Rippenplatten auf den Schwellen befestigt (gleiches Befestigungsmaterial für Fahr- und Zahnschienen), sie können lückenlos verschweißt werden und im Unterhalt sind sie anspruchslos. Auf dem Meterspurnetz der Appenzeller Bahnen wurden Zahnstangen vom System Strub mit den gleichen Zahnrädern wie die Riggenbachsche Leiterzahnstangen befahren, weil die Teilung und Höhenlage beider Zahnstangen identisch war. Und Rechts eine zweilamellige Lamellenzahnstangen nach dem System Abt. Als Weiterentwicklung zum System Riggenbach wurden zwei oder drei mit nach oben zeigenden Zähnen versehene Zahnstangen („Lamellen“) nebeneinander eingebaut. Die relativ schmalen Stangen sind zur Anpassung an beliebige Bogenradien genügend biegbar. Durch die Vervielfältigung der Stangen blieb die Kontaktfläche zwischen Zahnrad und Zahnstangen ausreichend groß. Die Breite der Lamellen hängt vom größten auftretenden Zahndruck ab.Als Einziger verwendete Abt eine Zahnteilung von 120 mm anstatt der üblichen 100 mm. Diese Mehrlamellenbauart erreichte weltweit die größte Verbreitung.
Armin Schwarz

Schweiz / Museumsbahnen, Vereine und Museen / B-C (Museumsbahn Blonay-Chamby), _Allgemeine Bahntechnik (Global) / Zahnstangensysteme / System Riggenbach, _Allgemeine Bahntechnik (Global) / Zahnstangensysteme / System Abt, _Allgemeine Bahntechnik (Global) / Zahnstangensysteme / System Strub

431 1400x960 Px, 31.08.2023

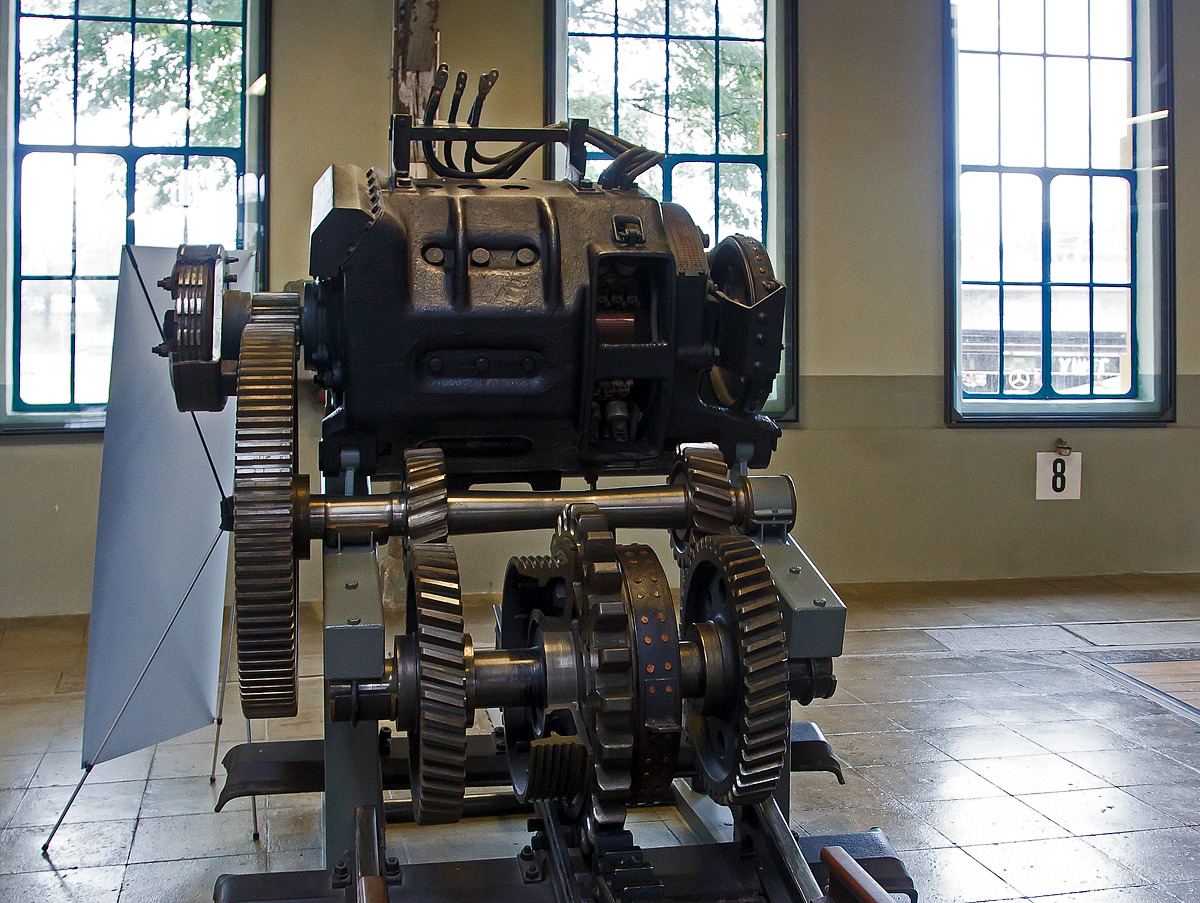

Elektrischer Zahnradantrieb der Bayerischen Zugspitzbahn (BZB) am 11.09.2022 in der Lokwelt Freilassing, vermutlich einer der drei Antriebe der Berglokomotive 11 der BZB, die seit 2008 als Denkmal beim Verkehrszentrum des Deutschen Museums in München steht. Jeder der drei hintereinander geschalteten 500 V Gleichstrommotoren der Zugspitzbahnlok wirkt auf ein eigenes Triebzahnrad, dessen Drehzahl durch ein Getriebe (Zahnräder) auf 1:12,7 der Motordrehzahl herabgesetzt wird und dementsprechend wiederum die Kraft erhöht wird. Die Bandbremsen beiderseits des Triebzahnrades dienen nur zum Anhalten des Zuges, die Bremsung bei der Talfahrt erfolgt ausschließlich durch die Elektromotoren. Die dabei erzeugte elektrische Energie wird aber nicht an den Fahrdraht abgegeben, sondern in Widerständen unter dem Dach der Lokomotive verheizt. Auf einer Gesamtlänge von 18,7 km verbindet die Zugspitzbahn Garmisch-Partenkirchen mit der Zugspitze und überwindet dabei 1.945 Meter Höhenunterschied. Die Meterspurbahn wurde von Anfang an mit 1.500 Volt Gleichstrom elektrisch betrieben. Der Betrieb auf der 11,5 km langen Zahnradstrecke, die über 4,5 km durch den Fels der Zugspitz-Nordwand bis zum Schneefernerhaus führte, wurde am 8. Juli 1930 eröffnet. Mit einer Zahnstange des Systems Riggenbach muss die Zahnradlokomotive eine Steigung von 25% überwinden, um auf Deutschlands höchsten Berg zu fahren. TECHNISCHE DATEN: Hersteller: Allgemeine Elektrizitätsgesellschaft, Berlin (AEG) Baujahr: 1928 Gewicht: 4.600kg Leistung: 510 kW (600 PS), bei 8 km/h Dauerleistung: 360 kW (bei 9 km/h) Geschwindigkeit: maximal 13 km/h Spurweite: 1.000 mm Zahnstangensystem: System Riggenbach
Elektrischer Zahnradantrieb der Bayerischen Zugspitzbahn (BZB) am 11.09.2022 in der Lokwelt Freilassing, vermutlich einer der drei Antriebe der Berglokomotive 11 der BZB, die seit 2008 als Denkmal beim Verkehrszentrum des Deutschen Museums in München steht. Jeder der drei hintereinander geschalteten 500 V Gleichstrommotoren der Zugspitzbahnlok wirkt auf ein eigenes Triebzahnrad, dessen Drehzahl durch ein Getriebe (Zahnräder) auf 1:12,7 der Motordrehzahl herabgesetzt wird und dementsprechend wiederum die Kraft erhöht wird. Die Bandbremsen beiderseits des Triebzahnrades dienen nur zum Anhalten des Zuges, die Bremsung bei der Talfahrt erfolgt ausschließlich durch die Elektromotoren. Die dabei erzeugte elektrische Energie wird aber nicht an den Fahrdraht abgegeben, sondern in Widerständen unter dem Dach der Lokomotive verheizt. Auf einer Gesamtlänge von 18,7 km verbindet die Zugspitzbahn Garmisch-Partenkirchen mit der Zugspitze und überwindet dabei 1.945 Meter Höhenunterschied. Die Meterspurbahn wurde von Anfang an mit 1.500 Volt Gleichstrom elektrisch betrieben. Der Betrieb auf der 11,5 km langen Zahnradstrecke, die über 4,5 km durch den Fels der Zugspitz-Nordwand bis zum Schneefernerhaus führte, wurde am 8. Juli 1930 eröffnet. Mit einer Zahnstange des Systems Riggenbach muss die Zahnradlokomotive eine Steigung von 25% überwinden, um auf Deutschlands höchsten Berg zu fahren. TECHNISCHE DATEN: Hersteller: Allgemeine Elektrizitätsgesellschaft, Berlin (AEG) Baujahr: 1928 Gewicht: 4.600kg Leistung: 510 kW (600 PS), bei 8 km/h Dauerleistung: 360 kW (bei 9 km/h) Geschwindigkeit: maximal 13 km/h Spurweite: 1.000 mm Zahnstangensystem: System Riggenbach
Armin Schwarz

_Allgemeine Bahntechnik (Global) / Zahnstangensysteme / System Riggenbach, Deutschland / Zahnradbahnen / Bayerische Zugspitzbahn Bergbahn AG (BZB), Deutschland / Museen, Ausstellungen und Messen / Lokwelt Freilassing (In Kooperation mit Deutsches Museum Verkehrszentrum) , Deutschland / E-Loks / Zahnradlokomotiven, Deutschland / _Sonstiges / Antriebe Zahnradbahn

507 1200x903 Px, 25.09.2022
