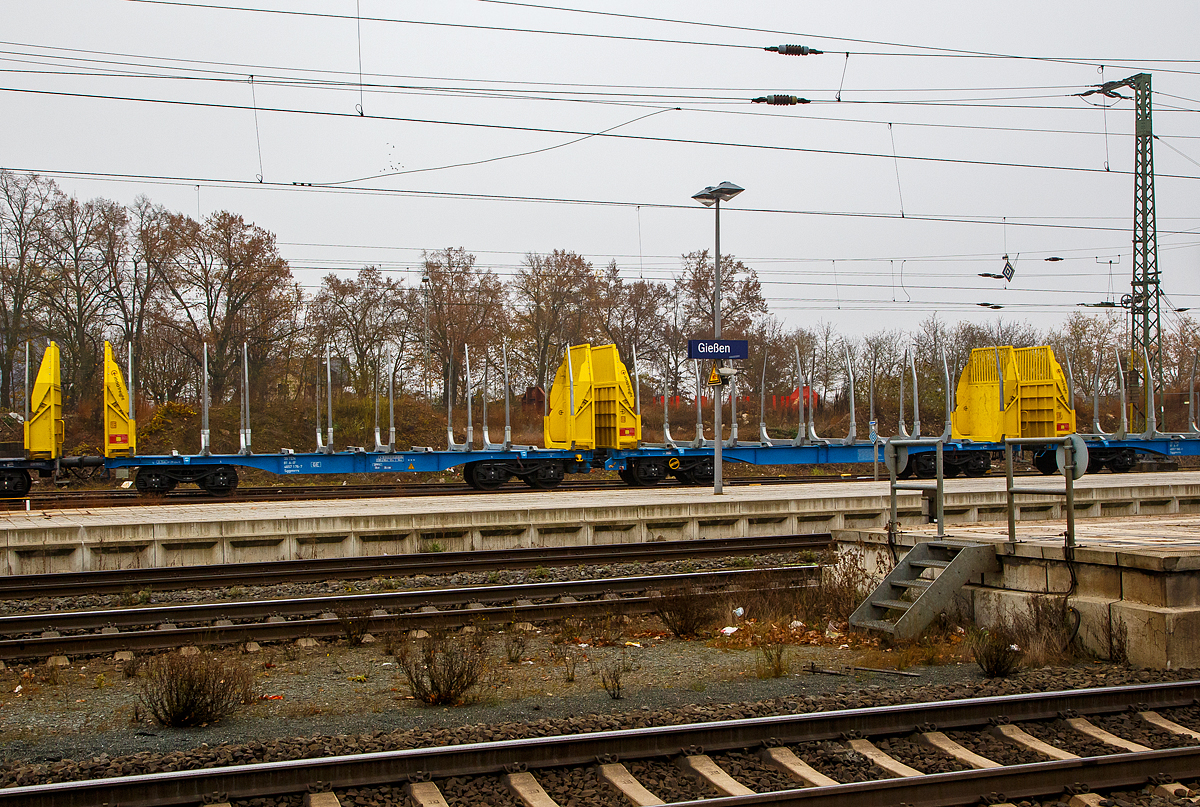

Leerer 2 x vierachsiger Flachwagen in Sonderbauart (Doppelwagen) der Gattung Sggmrrs, 35 81 4657 176-7 A-IF der österreichischen INNOFREIGHT hier als ...

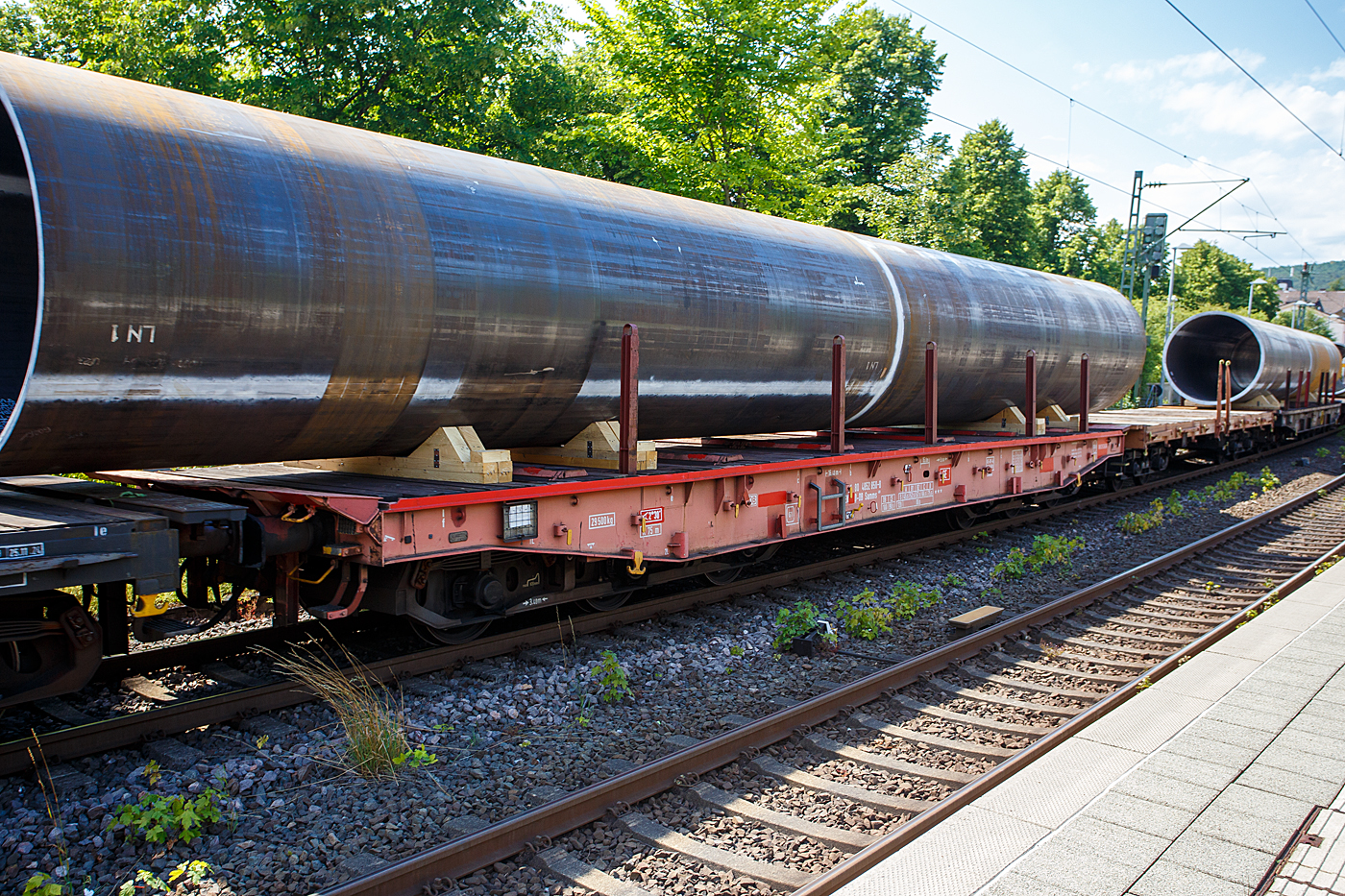

Sechsachsiger Drehgestell-Flachwagen mit Rungen, Stirnwandklappen und klappbaren Ladeschwellen, jedoch ohne Seitenwandklappen, 31 80 4852 858-8 D-DB, der Gattung Samms 489, der DB Cargo AG, am 16 Juli 2026 im Zugverband bei der Durchfahrt im Bahnhof Kirchen (Sieg). Hier beladen mit einem UP geschweißten Großrohr, nach meiner Schätzung hat es eine Abmessung von Ø 2.500 mm x 60 mm, bei einer Länge von 20 m, so liegt das Stückgewicht bei ca. 75 t. Da das Rohr länger ist als der 16,4 m lange Samms-Wagen, ist jeweils vor und hinter dem Wagen, ein leerer vierachsige Drehgestell-Flachwagen mit Drehrungen und Stirnwandklappen, jedoch ohne Seitenborde, der Gattung Rmms 664, als Schutz- und Kuppelwagen eingereiht. Der Wagen Gattung Samms dient mit aufgeklappten Ladeschwellen zur Beförderung von schweren Walzprofilen und anderen sperrigen Gütern. Mit eingeklappten Ladeschwellen, also mit ebener Ladeebene, eignet er sich auch zum Transport schwerer Kettenfahrzeuge. Für das Be- und Entladen solcher Fahrzeuge sind befahrbare Stirnwandklappen vorhanden. Die Wagenbrücke ist eine in Rahmenbauweise ausgeführte Schweißkonstruktion, deren Hauptbauteile aus S355J2 (St 52) bestehen. Die Hauptbelastungen werden von den äußeren Langträgern aufgenommen. Das Kopfstück und Untergestell sind so ausgebildet, dass später ohne große Änderungen die AK eingebaut werden kann. Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 70 x 200 mm; er kann eine Radlast von 5,0 t aufnehmen. Im Fußboden sind 6 geteilte klappbare Ladeschwellen eingebaut, ebenso 6 Zurrpunkte je Längsseite. An den Außenlangträgern sind 26 Bindeösen angebracht. Das Fahrzeug hat auf jeder Längsseite 6 Einsteckrungen und 6 zusätzliche Rungenschächte, wodurch eine variable Platzierung der Rungen ermöglicht wird (anders als bei den Vorgänger-Modellen). An jeder Stirnseite gibt es je 2 versenkbare Rungen (Fallrungen). Die Stirnwände sind umklappbar. TECHNISCHE DATEN: Gattung: Samms 489 (Gattungskennzahl 4852) Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.150 mm Radsatzstand in den Drehgestellen: 3.400 mm (2 x 1.700 mm) Raddurchmesser: 920 mm (neu) Drehgestell-Typ: BA 714.3 Ladelänge: 15.000 mm Ladebreite: 2.630 mm (zwischen den Rungen) Fußbodenhöhe über SO: 1.300 mm Ladefläche: 46 m² Eigengewicht: 29.500 kg Zuladung bei Lastgrenze S: 75,5t (ab Streckenklasse D) Zuladung auf DB Netz ab Streckenklasse CE: 90,5 t (max.100 km/h) Max. Zuladung: 104,0 t (bauartspezifische Tragfähigkeit) Max. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Kleinster Gleisbogenhalbmesser: 75 m Bauart der Bremse: KE-GP-A (K) max. 88 t Bremssohle: Cosid 810 Handbremse: Nein Internationale Verwendungsfähigkeit: TEN-GE 
Armin Schwarz

Deutschland / Wagen / Güterwagen der Gattung S... (sonst. Drehgestellflachwagen), allgemein Europa / Güterwagen / Gattung S... (sonst. Drehgestellflachwagen)

 6 1400x933 Px, 20.07.2026

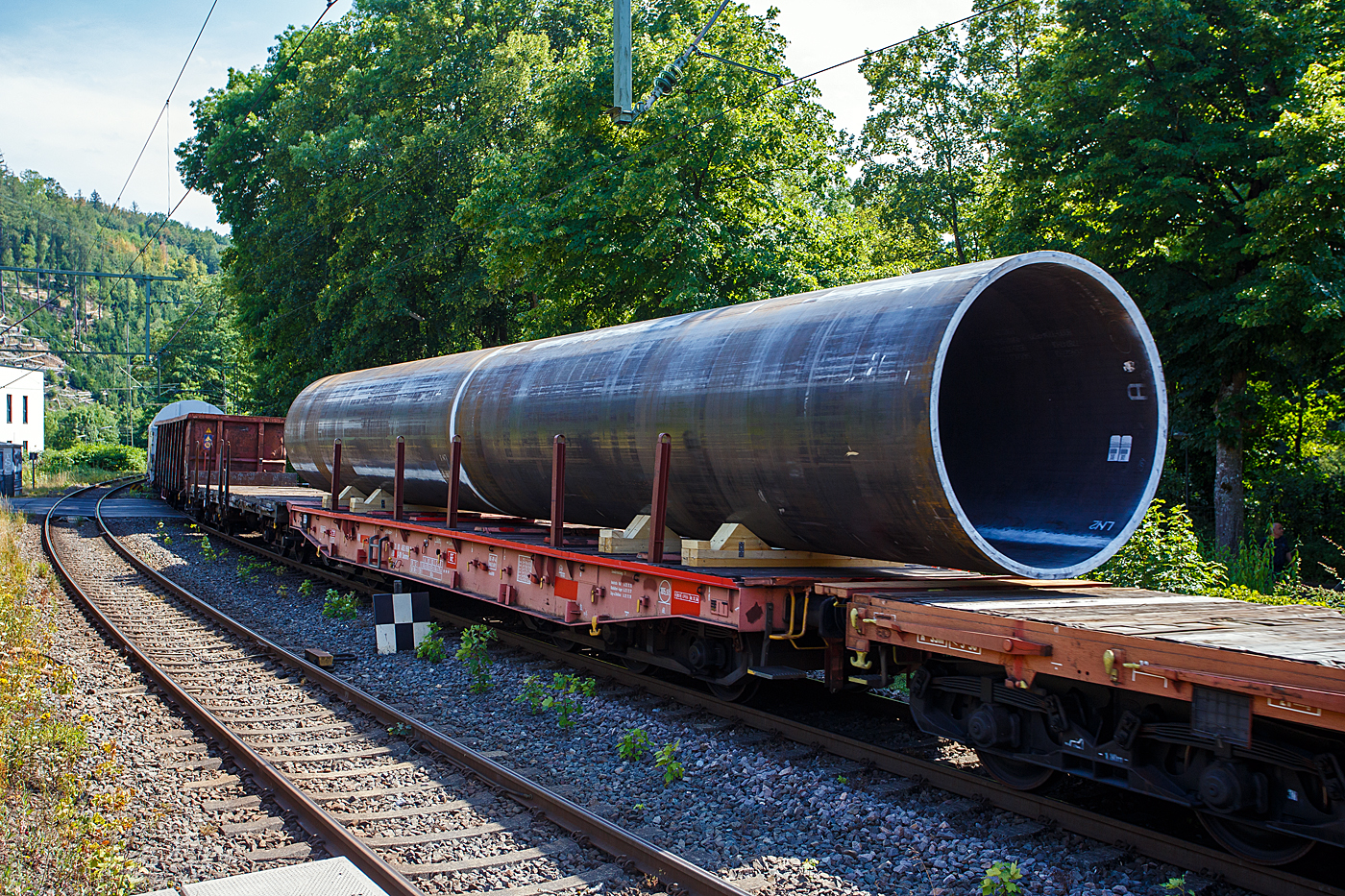

Sechsachsiger Drehgestell-Flachwagen mit Rungen, Stirnwandklappen und klappbaren Ladeschwellen, jedoch ohne Seitenwandklappen, 31 80 4852 858-8 D-DB, der Gattung Samms 489, der DB Cargo AG, am 16 Juli 2026 im Zugverband bei der Durchfahrt im Bahnhof Kirchen (Sieg). Hier beladen mit einem UP geschweißten Großrohr, nach meiner Schätzung hat es eine Abmessung von Ø 2.500 mm x 60 mm, bei einer Länge von 20 m, so liegt das Stückgewicht bei ca. 75 t. Da das Rohr länger ist als der 16,4 m lange Samms-Wagen, ist jeweils vor und hinter dem Wagen, ein leerer vierachsige Drehgestell-Flachwagen mit Drehrungen und Stirnwandklappen, jedoch ohne Seitenborde, der Gattung Rmms 664, als Schutz- und Kuppelwagen eingereiht. Der Wagen Gattung Samms dient mit aufgeklappten Ladeschwellen zur Beförderung von schweren Walzprofilen und anderen sperrigen Gütern. Mit eingeklappten Ladeschwellen, also mit ebener Ladeebene, eignet er sich auch zum Transport schwerer Kettenfahrzeuge. Für das Be- und Entladen solcher Fahrzeuge sind befahrbare Stirnwandklappen vorhanden. Die Wagenbrücke ist eine in Rahmenbauweise ausgeführte Schweißkonstruktion, deren Hauptbauteile aus S355J2 (St 52) bestehen. Die Hauptbelastungen werden von den äußeren Langträgern aufgenommen. Das Kopfstück und Untergestell sind so ausgebildet, dass später ohne große Änderungen die AK eingebaut werden kann. Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 70 x 200 mm; er kann eine Radlast von 5,0 t aufnehmen. Im Fußboden sind 6 geteilte klappbare Ladeschwellen eingebaut, ebenso 6 Zurrpunkte je Längsseite. An den Außenlangträgern sind 26 Bindeösen angebracht. Das Fahrzeug hat auf jeder Längsseite 6 Einsteckrungen und 6 zusätzliche Rungenschächte, wodurch eine variable Platzierung der Rungen ermöglicht wird (anders als bei den Vorgänger-Modellen). An jeder Stirnseite gibt es je 2 versenkbare Rungen (Fallrungen). Die Stirnwände sind umklappbar. TECHNISCHE DATEN: Gattung: Samms 489 (Gattungskennzahl 4852) Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.150 mm Radsatzstand in den Drehgestellen: 3.400 mm (2 x 1.700 mm) Raddurchmesser: 920 mm (neu) Drehgestell-Typ: BA 714.3 Ladelänge: 15.000 mm Ladebreite: 2.630 mm (zwischen den Rungen) Fußbodenhöhe über SO: 1.300 mm Ladefläche: 46 m² Eigengewicht: 29.500 kg Zuladung bei Lastgrenze S: 75,5t (ab Streckenklasse D) Zuladung auf DB Netz ab Streckenklasse CE: 90,5 t (max.100 km/h) Max. Zuladung: 104,0 t (bauartspezifische Tragfähigkeit) Max. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Kleinster Gleisbogenhalbmesser: 75 m Bauart der Bremse: KE-GP-A (K) max. 88 t Bremssohle: Cosid 810 Handbremse: Nein Internationale Verwendungsfähigkeit: TEN-GE 
Armin Schwarz

Deutschland / Wagen / Güterwagen der Gattung S... (sonst. Drehgestellflachwagen), allgemein Europa / Güterwagen / Gattung S... (sonst. Drehgestellflachwagen)

 7 1400x933 Px, 20.07.2026

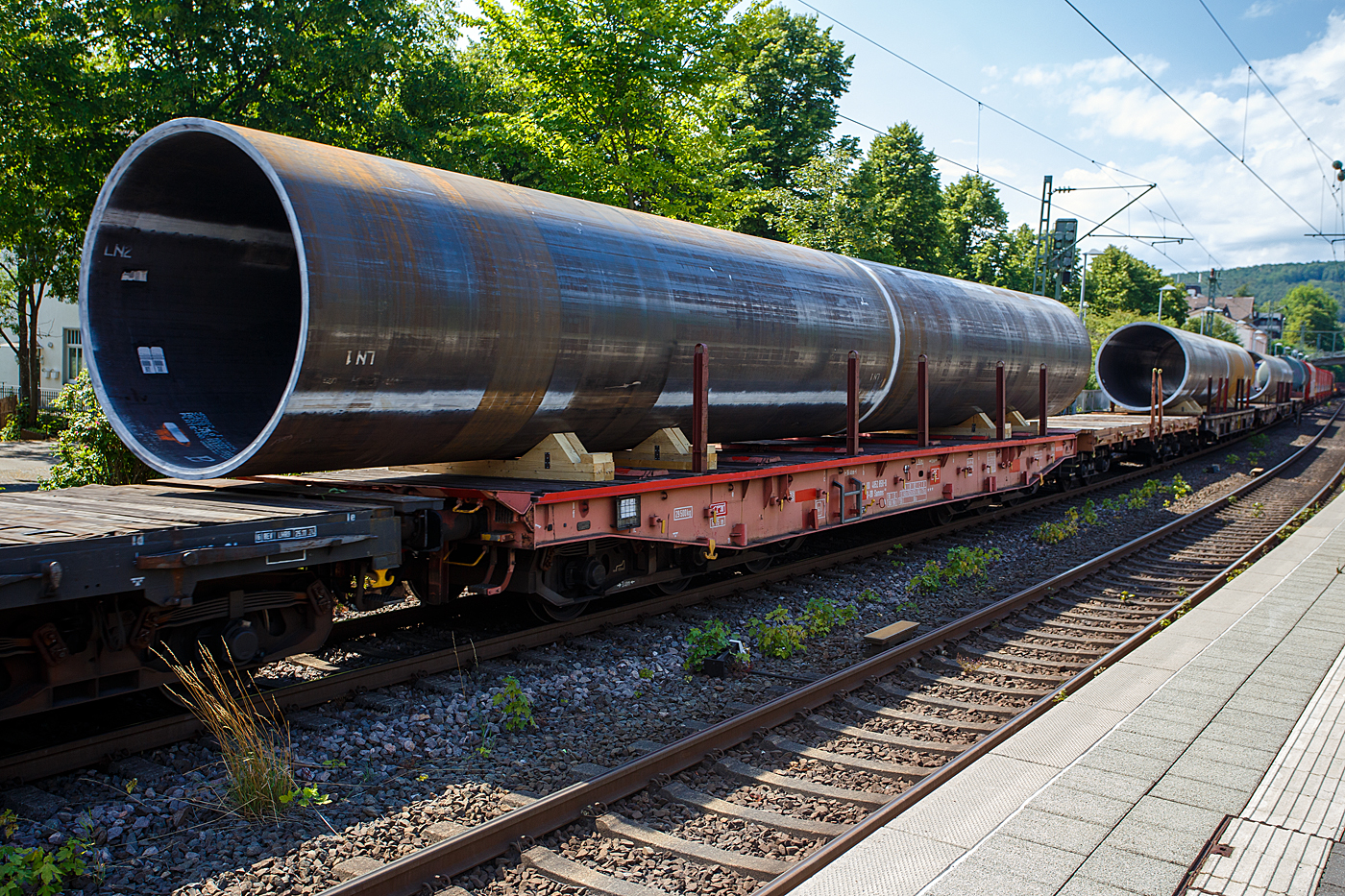

Sechsachsiger Drehgestell-Flachwagen mit Rungen, Stirnwandklappen und klappbaren Ladeschwellen, jedoch ohne Seitenwandklappen, 31 80 4852 858-8 D-DB, der Gattung Samms 489, der DB Cargo AG, am 16 Juli 2026 im Zugverband bei der Durchfahrt im Bahnhof Kirchen (Sieg). Hier beladen mit einem UP geschweißten Großrohr, nach meiner Schätzung hat es eine Abmessung von Ø 2.500 mm x 60 mm, bei einer Länge von 20 m, so liegt das Stückgewicht bei ca. 75 t. Da das Rohr länger ist als der 16,4 m lange Samms-Wagen, ist jeweils vor und hinter dem Wagen, ein leerer vierachsige Drehgestell-Flachwagen mit Drehrungen und Stirnwandklappen, jedoch ohne Seitenborde, der Gattung Rmms 664, als Schutz- und Kuppelwagen eingereiht. Der Wagen Gattung Samms dient mit aufgeklappten Ladeschwellen zur Beförderung von schweren Walzprofilen und anderen sperrigen Gütern. Mit eingeklappten Ladeschwellen, also mit ebener Ladeebene, eignet er sich auch zum Transport schwerer Kettenfahrzeuge. Für das Be- und Entladen solcher Fahrzeuge sind befahrbare Stirnwandklappen vorhanden. Die Wagenbrücke ist eine in Rahmenbauweise ausgeführte Schweißkonstruktion, deren Hauptbauteile aus S355J2 (St 52) bestehen. Die Hauptbelastungen werden von den äußeren Langträgern aufgenommen. Das Kopfstück und Untergestell sind so ausgebildet, dass später ohne große Änderungen die AK eingebaut werden kann. Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 70 x 200 mm; er kann eine Radlast von 5,0 t aufnehmen. Im Fußboden sind 6 geteilte klappbare Ladeschwellen eingebaut, ebenso 6 Zurrpunkte je Längsseite. An den Außenlangträgern sind 26 Bindeösen angebracht. Das Fahrzeug hat auf jeder Längsseite 6 Einsteckrungen und 6 zusätzliche Rungenschächte, wodurch eine variable Platzierung der Rungen ermöglicht wird (anders als bei den Vorgänger-Modellen). An jeder Stirnseite gibt es je 2 versenkbare Rungen (Fallrungen). Die Stirnwände sind umklappbar. TECHNISCHE DATEN: Gattung: Samms 489 (Gattungskennzahl 4852) Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.150 mm Radsatzstand in den Drehgestellen: 3.400 mm (2 x 1.700 mm) Raddurchmesser: 920 mm (neu) Drehgestell-Typ: BA 714.3 Ladelänge: 15.000 mm Ladebreite: 2.630 mm (zwischen den Rungen) Fußbodenhöhe über SO: 1.300 mm Ladefläche: 46 m² Eigengewicht: 29.500 kg Zuladung bei Lastgrenze S: 75,5t (ab Streckenklasse D) Zuladung auf DB Netz ab Streckenklasse CE: 90,5 t (max.100 km/h) Max. Zuladung: 104,0 t (bauartspezifische Tragfähigkeit) Max. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Kleinster Gleisbogenhalbmesser: 75 m Bauart der Bremse: KE-GP-A (K) max. 88 t Bremssohle: Cosid 810 Handbremse: Nein Internationale Verwendungsfähigkeit: TEN-GE 
Armin Schwarz

Deutschland / Wagen / Güterwagen der Gattung S... (sonst. Drehgestellflachwagen), allgemein Europa / Güterwagen / Gattung S... (sonst. Drehgestellflachwagen)

 7 1400x933 Px, 20.07.2026

Vierachsiger Drehgestellflachwagen (Schwellentransportwagen) mit Stirnwandrungen und Ladegerüst, 82 80 4719 055-2 D-DB, der Gattung Sps 466.1, der DB Cargo Deutschland AG abgestellt am 23 April 2026 im Rbf Wetzlar. Aufnahme aus einem Zug heraus. Der Schwellentransportwagen dient beim Gleisneu- und Gleisumbau dem Transport von Schwellen für Schienenumbauzüge nach dem Umbauverfahren SUM. Seitlich angebrachte Portalkranschienen und Überfahrschienen zwischen benachbarten Schwellentransportwagen ermöglichen die Befahrbarkeit mit Portalkränen. Die Bauart Sps 466 ist aus den Dienstgüterwagen der Bauart 252 entstanden. Die Wagen dienen vorrangig zum Schwellentransport beim Umbauverfahren SUM und sind mit Portalkranschienen der Spurweite 2.806 mm und Überfahrschienen ausgerüstet. Bei Portalkranbetrieb beträgt der kleinste befahrbare Gleisbogenhalbmesser 190 m. Zum Transport der Schwellen sind die Wagen mit Ladegerüsten versehen, deren Abmessungen auf die verwendeten Portalkräne abgestimmt sind. Ab 2017 erfolgte ein Umbau der Ladegerüste auf eine Ladelänge von 18,3 m für den Transport von 180 Schwellen. Die Wagen sind mit 12 Gurtwinden und Haken für die Ladungssicherung ausgestattet. 
Armin Schwarz

Deutschland / Bahndienstfahrzeuge / Wagen, Deutschland / Wagen / Güterwagen der Gattung S... (sonst. Drehgestellflachwagen), allgemein Europa / Güterwagen / Gattung S... (sonst. Drehgestellflachwagen)

 30 1400x954 Px, 19.06.2026
