Der Transitio X31K 4381 (M4381, T4781 und M4581, bei DSB ET-FT-ET), ein ADtrnaz/Bombardier Crusalis Contessa, verlässt am 20 März 2019 als Øresundstog (schwedisch Öresundståg) den Hauptbahnhof

Gemischt »
_Spezifikationen von Triebfahrzeugen
»
Schweden
»
Triebfahrzeuge
»
Der Transitio X31K 4381 (M4381, T4781 und M4581,
(ID 846284)

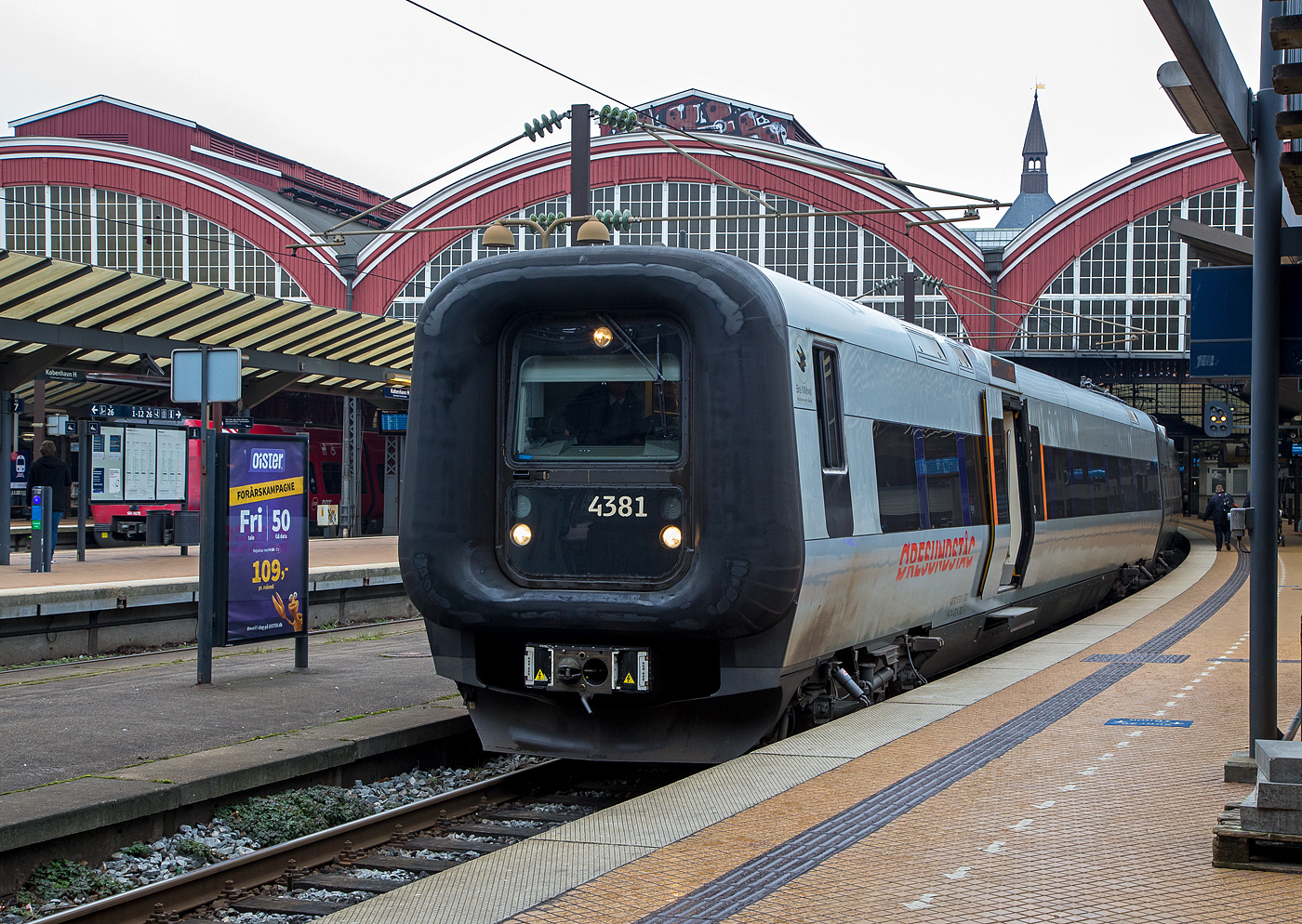

Der Transitio X31K 4381 (M4381, T4781 und M4581, bei DSB ET-FT-ET), ein ADtrnaz/Bombardier Crusalis Contessa, verlässt am 20 März 2019 als Øresundstog (schwedisch Öresundståg) den Hauptbahnhof Kopenhagen (Københavns Hovedbanegård). Der dreiteilige Elektrotriebzug wurde 2008 von Bombardier gebaut und an die dänische DSB als ET-FT-ET 4381 geliefert, 2011 ging er an die schwedische AB Transitio. Die heutigen UIC-Nummern sind 94 74 4314 381-5 S-ABTR / 94 74 4314 781-6 S-ABTR / 94 74 4314 581-0 S-ABTR. Der SJ X31K ist ein schwedischer dreiteiliger Elektrotriebzug der von Adtranz (später Bombardier), als Crusalis Contessa für die SJ (Statens Järnvägar) gebaut wurde. In Dänemark hat der Zug die Baureihenbezeichnung ET. Der Kennbuchstabe K bedeutet, dass die Triebzüge für den Verkehr nach und in Dänemark angepasst sind, d.h. es sind Zweisystem-Triebzüge die in Schweden (15 kV 16⅔ Hz) und Dänemark (25 kV 50 Hz) unterschiedlichen elektrischen Systeme. Beide Länder haben unterschiedliche Zugbeeinflussungseinrichtungen und Signalsysteme. Die Umschaltung zwischen den beiden Systemen erfolgt während der Fahrt auf Peberholm. Die Triebzüge werden hauptsächlich im Öresundståg-Verkehr in der Relation der Städte Helsingør–Kopenhagen–Malmö und darüber hinaus nach Ängelholm, Göteborg, Hässleholm, Kalmar und Karlskrona eingesetzt. Die X31 verkehren auch als InterCity-Zug auf der Västkustbana unter der Regie von Statens Järnvägar (SJ). Etwa die Hälfte der Züge gehört den Danske Statsbaner (DSB) und werden unter der dänischen Baureihenbezeichnung ET geführt, den Rest betreiben verschiedene schwedische Betreiber für die Gesellschaft Öresund AB. Die Triebzüge sind rund 79 Meter lang und haben ein Leergewicht von etwa 156 Tonnen. Jeder Zug besteht aus zwei angetriebenen End- sowie einem antriebslosen Mittelwagen, der die Stromabnehmer und die Hochspannungsdachausrüstung trägt und verfügt über insgesamt 229 Sitzplätze, davon 20 Sitzplätze in der 1. Klasse sowie 31 Klappsitze. In dem Dreiwagenzug trägt jeder Wagen eine eigene Nummer, wobei die Endziffern übereinstimmen: 43xxhat einen Führerstand, 47xx ist der Mittelwagen und 45xx hat einen Führerstand und ein Erste-Klasse-Abteil. Die Wagenkästen haben eine Breite von 2,97 m und wurden aus wartungsfreiem Edelstahl gefertigt. Sie besitzen eine hellgraue Farbgebung, um optisch zu den dänischen Triebwagen aus Aluminium zu passen. Die Frontseiten sind durch die breiten Gummiwülste schwarz. Bis zu fünf Einheiten können miteinander gekuppelt und in Mehrfachtraktion gefahren werden. Die Fronttüren mit Führerstand können seitlich weggeschwenkt werden, damit besteht freier Durchgang durch den gesamten Zug. Dies ist eine Sicherheitsanforderung bei der Fahrt durch den Drogdentunnel als Teil der Öresundverbindung. Weitere Sicherheitsanforderungen sind die Notbremsüberbrückung, eine Grundvoraussetzung für Züge auf der Öresundverbindung und im Citytunnel Malmö. Auf der Öresundverbindung ist nicht wie sonst in Schweden der Triebfahrzeugführer für die Sicherheit der Passagiere verantwortlich, ohne Bordpersonal gelten die dänischen Vorschriften. Der elektrische Triebzug speist beim regenerativen Bremsen wieder Strom in die Oberleitung ein. Die Höchstgeschwindigkeit liegt bei 180 km/h. Acht der zwölf Achsen eines Triebzuges sind mit Asynchronmotoren angetrieben, was bei einer maximalen Leistung von 2.300 kW zu guten Beschleunigungswerten führt. Der Mittelwagen läuft auf zwei Laufdrehgestellen.Die Triebgestelle weisen einen Achsstand von 2.600 mm und sind mit zwei Fahrmotoren ausgestattet. An den Radscheiben der Triebdrehgestelle sind die Bremsscheiben der Scheibenbremsen angebracht. Drei der vier Triebdrehgestelle besitzen zudem eine Magnetschienenbremse. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Achsformel: Bo’Bo’+2’2’+Bo’Bo’ Länge über Kupplung: 78.900 mm Höhe: 3.800 mm Breite: 2.966 mm Eigengewicht: 156 t Höchstgeschwindigkeit: 180 km/h Dauerleistung: 2.300 kW (8 x 287,5) Anfahrzugkraft: 170 kN Anzahl der Fahrmotoren:8 Stromsystem: 25 kV 50 Hz und 15 kV 16⅔ Hz Sitzplätze: 20 (1. Klasse) / 178 (2. Klasse) und 31 Klappsitze Kupplungstyp: Scharfenbergkupplung

Der Transitio X31K 4381 (M4381, T4781 und M4581, bei DSB ET-FT-ET), ein ADtrnaz/Bombardier Crusalis Contessa, verlässt am 20 März 2019 als Øresundstog (schwedisch Öresundståg) den Hauptbahnhof Kopenhagen (Københavns Hovedbanegård).

Der dreiteilige Elektrotriebzug wurde 2008 von Bombardier gebaut und an die dänische DSB als ET-FT-ET 4381 geliefert, 2011 ging er an die schwedische AB Transitio. Die heutigen UIC-Nummern sind 94 74 4314 381-5 S-ABTR / 94 74 4314 781-6 S-ABTR / 94 74 4314 581-0 S-ABTR.

Der SJ X31K ist ein schwedischer dreiteiliger Elektrotriebzug der von Adtranz (später Bombardier), als Crusalis Contessa für die SJ (Statens Järnvägar) gebaut wurde. In Dänemark hat der Zug die Baureihenbezeichnung ET. Der Kennbuchstabe K bedeutet, dass die Triebzüge für den Verkehr nach und in Dänemark angepasst sind, d.h. es sind Zweisystem-Triebzüge die in Schweden (15 kV 16⅔ Hz) und Dänemark (25 kV 50 Hz) unterschiedlichen elektrischen Systeme. Beide Länder haben unterschiedliche Zugbeeinflussungseinrichtungen und Signalsysteme. Die Umschaltung zwischen den beiden Systemen erfolgt während der Fahrt auf Peberholm.

Die Triebzüge werden hauptsächlich im Öresundståg-Verkehr in der Relation der Städte Helsingør–Kopenhagen–Malmö und darüber hinaus nach Ängelholm, Göteborg, Hässleholm, Kalmar und Karlskrona eingesetzt. Die X31 verkehren auch als InterCity-Zug auf der Västkustbana unter der Regie von Statens Järnvägar (SJ). Etwa die Hälfte der Züge gehört den Danske Statsbaner (DSB) und werden unter der dänischen Baureihenbezeichnung ET geführt, den Rest betreiben verschiedene schwedische Betreiber für die Gesellschaft Öresund AB.

Die Triebzüge sind rund 79 Meter lang und haben ein Leergewicht von etwa 156 Tonnen. Jeder Zug besteht aus zwei angetriebenen End- sowie einem antriebslosen Mittelwagen, der die Stromabnehmer und die Hochspannungsdachausrüstung trägt und verfügt über insgesamt 229 Sitzplätze, davon 20 Sitzplätze in der 1. Klasse sowie 31 Klappsitze. In dem Dreiwagenzug trägt jeder Wagen eine eigene Nummer, wobei die Endziffern übereinstimmen: 43xxhat einen Führerstand, 47xx ist der Mittelwagen und 45xx hat einen Führerstand und ein Erste-Klasse-Abteil.

Die Wagenkästen haben eine Breite von 2,97 m und wurden aus wartungsfreiem Edelstahl gefertigt. Sie besitzen eine hellgraue Farbgebung, um optisch zu den dänischen Triebwagen aus Aluminium zu passen. Die Frontseiten sind durch die breiten Gummiwülste schwarz. Bis zu fünf Einheiten können miteinander gekuppelt und in Mehrfachtraktion gefahren werden. Die Fronttüren mit Führerstand können seitlich weggeschwenkt werden, damit besteht freier Durchgang durch den gesamten Zug. Dies ist eine Sicherheitsanforderung bei der Fahrt durch den Drogdentunnel als Teil der Öresundverbindung. Weitere Sicherheitsanforderungen sind die Notbremsüberbrückung, eine Grundvoraussetzung für Züge auf der Öresundverbindung und im Citytunnel Malmö. Auf der Öresundverbindung ist nicht wie sonst in Schweden der Triebfahrzeugführer für die Sicherheit der Passagiere verantwortlich, ohne Bordpersonal gelten die dänischen Vorschriften.

Der elektrische Triebzug speist beim regenerativen Bremsen wieder Strom in die Oberleitung ein. Die Höchstgeschwindigkeit liegt bei 180 km/h. Acht der zwölf Achsen eines Triebzuges sind mit Asynchronmotoren angetrieben, was bei einer maximalen Leistung von 2.300 kW zu guten Beschleunigungswerten führt. Der Mittelwagen läuft auf zwei Laufdrehgestellen.Die Triebgestelle weisen einen Achsstand von 2.600 mm und sind mit zwei Fahrmotoren ausgestattet. An den Radscheiben der Triebdrehgestelle sind die Bremsscheiben der Scheibenbremsen angebracht. Drei der vier Triebdrehgestelle besitzen zudem eine Magnetschienenbremse.

TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsformel: Bo’Bo’+2’2’+Bo’Bo’
Länge über Kupplung: 78.900 mm
Höhe: 3.800 mm
Breite: 2.966 mm
Eigengewicht: 156 t
Höchstgeschwindigkeit: 180 km/h
Dauerleistung: 2.300 kW (8 x 287,5)
Anfahrzugkraft: 170 kN
Anzahl der Fahrmotoren:8
Stromsystem: 25 kV 50 Hz und 15 kV 16⅔ Hz
Sitzplätze: 20 (1. Klasse) / 178 (2. Klasse) und 31 Klappsitze
Kupplungstyp: Scharfenbergkupplung

Armin Schwarz 02.05.2024, 384 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/60, Blende: 10/1, ISO1250, Brennweite: 47/1

0 Kommentare, Alle Kommentare

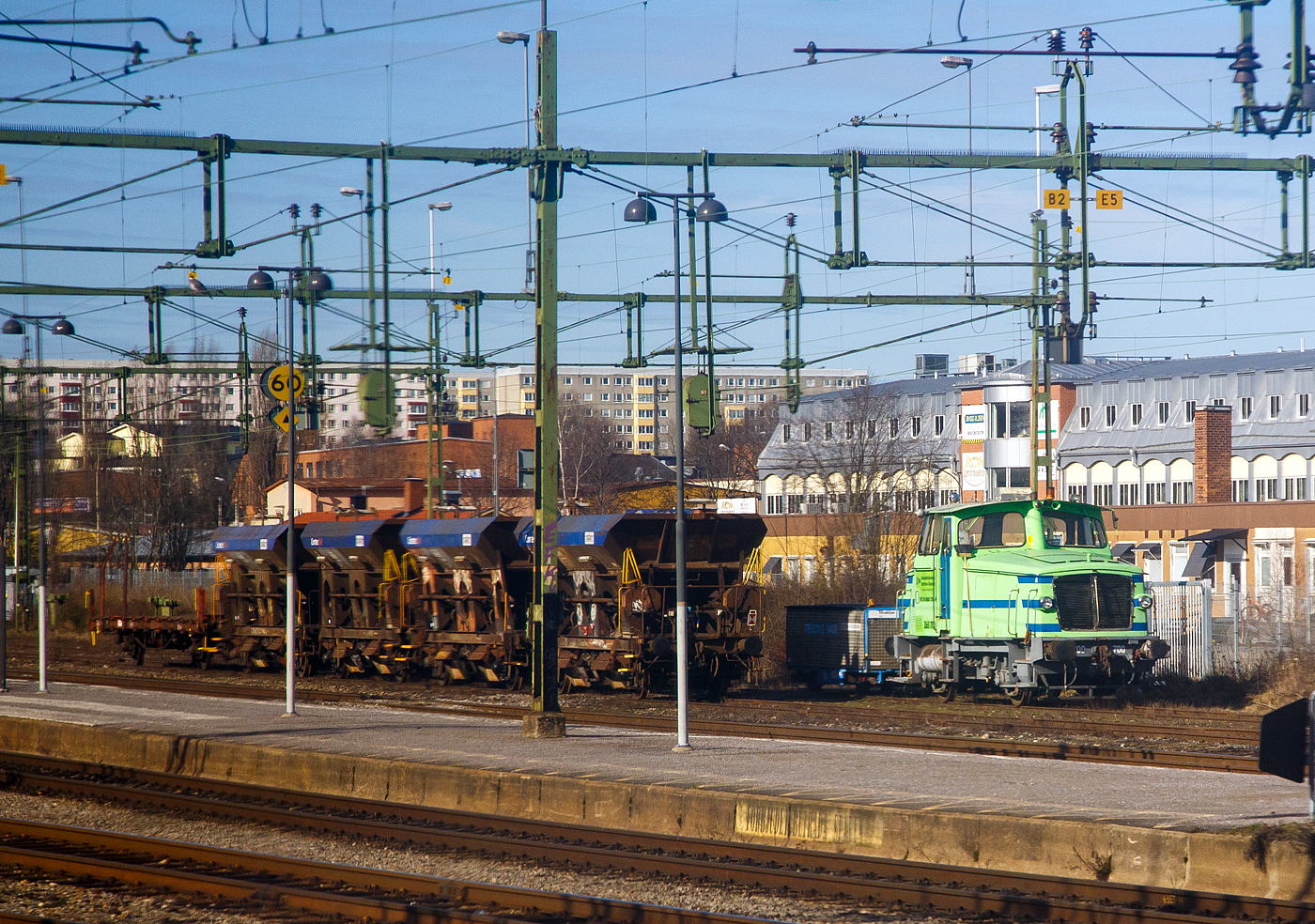

Die Z65 700 der TJF - Tjustbygdens Järnvägsförening, ex Stena Z65 700, ex TGOJ Z65 700, ex Smedjebacken 2, steht am 22 März 2019 in Norrköping. Aufnahme aus einem Zug heraus. Die Lok wurde 1964 von Kalmar Verkstad AB unter der Fabriknummer 267 für die Smedjebackens Järnverk als Smedjebacken 2 gebaut. 1997 wurde sie an die TGOJ (Trafikaktiebolaget Grängesberg–Oxelösunds järnväger, heute TGOJ Trafik AB) verkauft und bekam die Bezeichnung Z65 700. Sie wurde auch remotorisiert und bekam einen neuen Scania Vabis DSI-1447 Dieselmotor mit 333 kW (452 PS) Leistung (wie die Z70). Zuvor hatte sie einen 8-Zylinder-Reihen-Dieselmotor vom Typ Rolls Royce C8TFL-MkIV mit 265 kW (360 PS) Leistung. 2004 wurde sie Stena Gotthard Återvinning AB verkauft, 2013 ging sie an die BLS Rail AB und 2015 dann an die TJF - Tjustbygdens Järnvägsförening. Die Geschichte der SJ Baureihe Z65: Mitte der 1950er Jahre beschloss die SJ - Statens Järnvägar (ehemalige schwedische Staatsbahn), Kleindiesellokomotiven der Reihe Z65 zu beschaffen, um kostengünstig Rangierbetrieb in größeren Bahnhöfen und die Beförderung von kurzen Übergabegüterzügen in ganz Schweden durchführen zu können. Die Lokomotiven wurden bei Kalmar Verkstad AB mit Motoren von verschiedenen Herstellern und unterschieden sich in der Leistung. Eingesetzte Motoren waren: 8-Zylinder-Rolls-Royce-Motoren C8TFL-MkIV mit 265 kW (360 PS) Leistung; Saab-Scania vom Typ DFI-14 mit 270 kW (367 PS) Leistung: Scania-Vabis-Motoren vom Typ DF-14 mit 270 kW (367 PS) Leistung; oder Cummins-Motoren vom Typ KT1150L mit 280 kW (380 PS) Leistung. Jeweils zwei Lokomotiven sind miteinander fernsteuerbar (Doppeltraktion). . Die Loks waren zweiachsig (Achsabstand 4.000 mm) mit dieselhydraulischer Kraftübertragung über eine Twin Disc Getriebe ausgeführt. Die Aufbauten gliederten sich in ein mittelständiges Führerhaus sowie flache, halbhohe Vorbauten. Im Zeitraum 1961-67 wurden insgesamt 104 Exemplare dieses Typs mit den Betriebsnummern SJ Z65 489-590, 652, 700 geliefert. Die Loks erhielten anfänglich ein Farbschema in Dunkelblau, Rot und Weiß, in den 1970er Jahren wurden auf die neuen SJ-Farben Dunkelblau und Orange gewechselt. 1990-92 wurden insgesamt 50 Loks der Reihe SJ Z65 einer unfassenden Modernisierung unterzogen, die bei Hägglund & Söner in Örnsköldsvik bzw. bei ABB Railcar AB in Bolnäs erfolgte. Dabei erhielten die Loks Austauschmotoren von Scania, deren Baugröße eine Erhöhung der Aufbauten erforderte. Weiterhin wurde eine Fernsteuerung eingerichtet. Die so umgerüsteten Loks erhielten die neue Baureihenbezeichnung SJ Z70 mit den Betriebsnummern 701-750. Weitere Lokomotiven erhielten einen Deutz-Motor KHDF12M716, behielten aber ihre Bezeichnung.Mit der Aufteilung der SJ 2001 gelangten die Loks der Baureihen Z65 und Z70 zum Infrastruktur-Unternehmen Banverket sowie zu verschiedenen privatwirtschaftlichen Betreibern wie Green Cargo , TÅGAB , TGOJ , Inlandsbanan AB etc. TECHNISCHE DATEN: Hersteller: Kalmar Verkstad AB Baujahre: 1961–1967 Anzahl: 104 Spurweite: 1.435 mm (Normalspur) Achsformel: B Länge über Kupplung: 9.360 mm Dienstgewicht: 28 t Höchstgeschwindigkeit: 60 km/h Leistung: 333 kW (446 PS) Anfahrzugkraft: 105 kN Treibraddurchmesser: 985 mm Motorentyp: s.o. Leistungsübertragung: hydraulisch
Die Z65 700 der TJF - Tjustbygdens Järnvägsförening, ex Stena Z65 700, ex TGOJ Z65 700, ex Smedjebacken 2, steht am 22 März 2019 in Norrköping. Aufnahme aus einem Zug heraus. Die Lok wurde 1964 von Kalmar Verkstad AB unter der Fabriknummer 267 für die Smedjebackens Järnverk als Smedjebacken 2 gebaut. 1997 wurde sie an die TGOJ (Trafikaktiebolaget Grängesberg–Oxelösunds järnväger, heute TGOJ Trafik AB) verkauft und bekam die Bezeichnung Z65 700. Sie wurde auch remotorisiert und bekam einen neuen Scania Vabis DSI-1447 Dieselmotor mit 333 kW (452 PS) Leistung (wie die Z70). Zuvor hatte sie einen 8-Zylinder-Reihen-Dieselmotor vom Typ Rolls Royce C8TFL-MkIV mit 265 kW (360 PS) Leistung. 2004 wurde sie Stena Gotthard Återvinning AB verkauft, 2013 ging sie an die BLS Rail AB und 2015 dann an die TJF - Tjustbygdens Järnvägsförening. Die Geschichte der SJ Baureihe Z65: Mitte der 1950er Jahre beschloss die SJ - Statens Järnvägar (ehemalige schwedische Staatsbahn), Kleindiesellokomotiven der Reihe Z65 zu beschaffen, um kostengünstig Rangierbetrieb in größeren Bahnhöfen und die Beförderung von kurzen Übergabegüterzügen in ganz Schweden durchführen zu können. Die Lokomotiven wurden bei Kalmar Verkstad AB mit Motoren von verschiedenen Herstellern und unterschieden sich in der Leistung. Eingesetzte Motoren waren: 8-Zylinder-Rolls-Royce-Motoren C8TFL-MkIV mit 265 kW (360 PS) Leistung; Saab-Scania vom Typ DFI-14 mit 270 kW (367 PS) Leistung: Scania-Vabis-Motoren vom Typ DF-14 mit 270 kW (367 PS) Leistung; oder Cummins-Motoren vom Typ KT1150L mit 280 kW (380 PS) Leistung. Jeweils zwei Lokomotiven sind miteinander fernsteuerbar (Doppeltraktion). . Die Loks waren zweiachsig (Achsabstand 4.000 mm) mit dieselhydraulischer Kraftübertragung über eine Twin Disc Getriebe ausgeführt. Die Aufbauten gliederten sich in ein mittelständiges Führerhaus sowie flache, halbhohe Vorbauten. Im Zeitraum 1961-67 wurden insgesamt 104 Exemplare dieses Typs mit den Betriebsnummern SJ Z65 489-590, 652, 700 geliefert. Die Loks erhielten anfänglich ein Farbschema in Dunkelblau, Rot und Weiß, in den 1970er Jahren wurden auf die neuen SJ-Farben Dunkelblau und Orange gewechselt. 1990-92 wurden insgesamt 50 Loks der Reihe SJ Z65 einer unfassenden Modernisierung unterzogen, die bei "Hägglund & Söner" in Örnsköldsvik bzw. bei "ABB Railcar AB" in Bolnäs erfolgte. Dabei erhielten die Loks Austauschmotoren von Scania, deren Baugröße eine Erhöhung der Aufbauten erforderte. Weiterhin wurde eine Fernsteuerung eingerichtet. Die so umgerüsteten Loks erhielten die neue Baureihenbezeichnung SJ Z70 mit den Betriebsnummern 701-750. Weitere Lokomotiven erhielten einen Deutz-Motor KHDF12M716, behielten aber ihre Bezeichnung.Mit der Aufteilung der SJ 2001 gelangten die Loks der Baureihen Z65 und Z70 zum Infrastruktur-Unternehmen "Banverket" sowie zu verschiedenen privatwirtschaftlichen Betreibern wie "Green Cargo", "TÅGAB", "TGOJ", "Inlandsbanan AB" etc. TECHNISCHE DATEN: Hersteller: Kalmar Verkstad AB Baujahre: 1961–1967 Anzahl: 104 Spurweite: 1.435 mm (Normalspur) Achsformel: B Länge über Kupplung: 9.360 mm Dienstgewicht: 28 t Höchstgeschwindigkeit: 60 km/h Leistung: 333 kW (446 PS) Anfahrzugkraft: 105 kN Treibraddurchmesser: 985 mm Motorentyp: s.o. Leistungsübertragung: hydraulisch
Armin Schwarz

Schweden / Dieselloks / Z65 / DAL, _Spezifikationen von Triebfahrzeugen / Schweden / Triebfahrzeuge

314 1400x984 Px, 19.06.2024

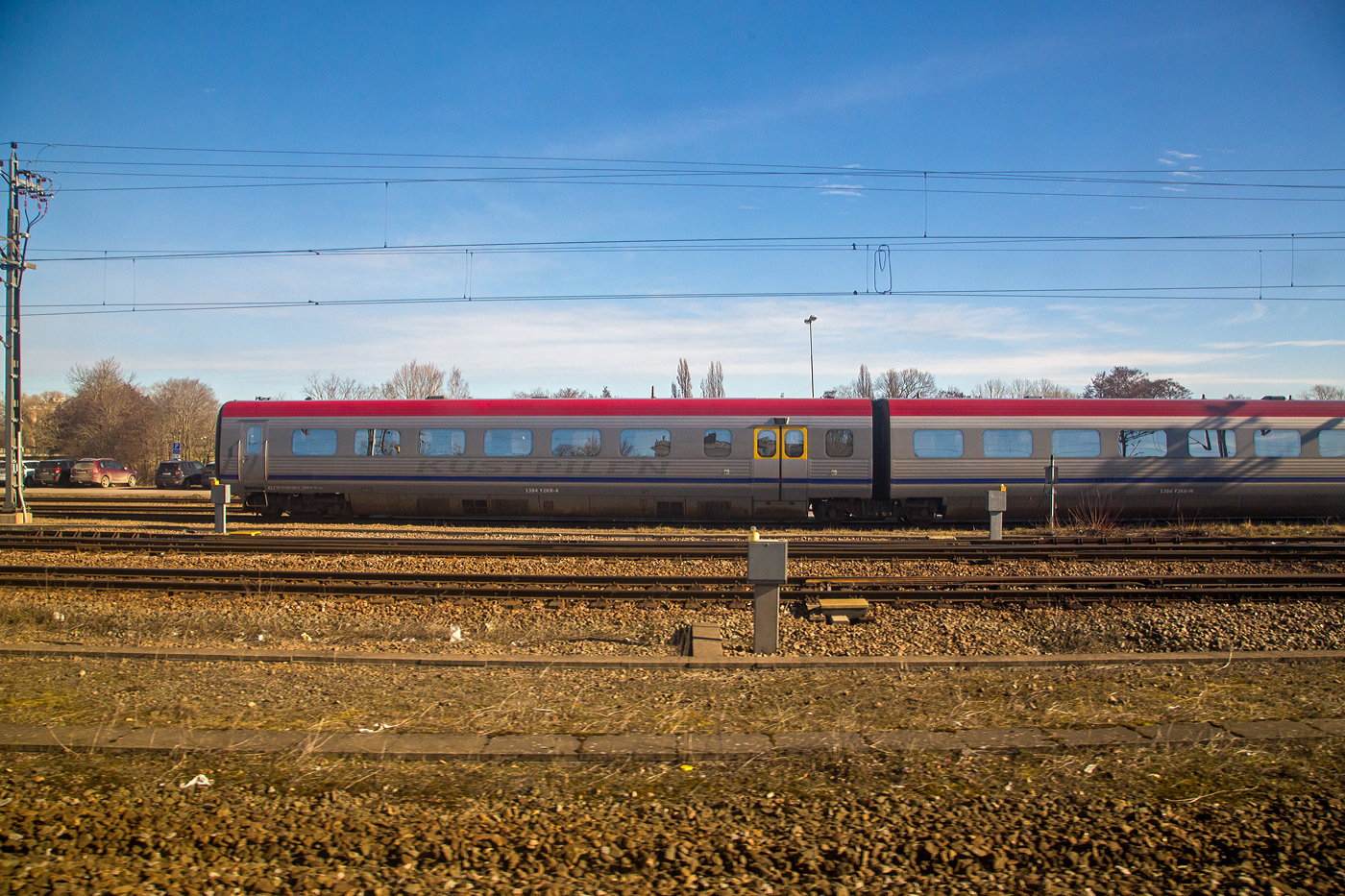

Der Kustpilen (Der Küstenpfeil) Y2KR 1384 (Herulen), steht am 22 März 2019 bei Nässjö (Schweden). Die Aufnahme konnte ich aus einem fahrenden Zug machen, daher nur der halbe Zug. Der Dieseltriebzug wurde 1997 von ADtranz Denmark A/S (zuvor ABB Scandia) in Randers (Dänemark) unter den Fabriknummern 32045, 32046 und 32047gebaut. Die Baureihe Y2 ist die schwedische Bezeichnung für einen Dieseltriebwagenzug, von denen für Schweden 20 Stück gebaut wurden, der unter der Bauartbezeichnung des Herstellers ABB Scandia in Dänemark als Baureihe MF (IC3) bekannt ist, Die Reihe MF wurde weitgehend in Dänemark entwickelt und hergestellt. Wichtige Komponenten wie Dieselmotoren, Drehgestelle und Getriebe kommen aus Deutschland, der Wagenkasten aus der Schweiz. Der Zug besteht aus drei Fahrzeugteilen, den beiden motorisierten Endwagen sowie einem Mittelwagen, er ist so knapp 59 Meter lang. Die Wagenkästen ruhen auf vier Drehgestellen mit Luftfederung des deutschen Herstellers Wegmann. Sie sind wie die modernen norwegischen Triebzüge (BM70, BM69 oder BM92) aus Leichtmetall gefertigt. Die Frontseite der Züge hat eine breite Tür und einen Gummibalg, so dass ein Zug aus mehreren Einheiten gebildet werden kann und ein Übergang zwischen den Einheiten möglich ist. Die Triebwageneinheit wird von vier Dieselmotoren angetrieben, Die Triebzüge der Reihe Y2 unterscheiden sich teilweise in der Ausführung der Drehgestelle und der Motorisierung. Die Triebzüge Nr. 1367 bis 1378, 1385 und 1386 werden durch luftgekühlte 8-Zylinder Deutz Dieselmotoren vom Typ BF8L513CP, mit 4 x 294 kW = 1.170 kW Leistung, angetrieben und haben ein Eigengewicht von 98 t. Die Leistungsübertragung von den Motoren erfolgt mechanisch über jeweils ein Ecomat 5HP600 5-Gang-Automatikgetriebe von ZF-Friedrichshafen auf eine Achse. Die Triebzüge Nr. 1379 bis 1384 hingegen werden durch wassergekühlte 6-Zylinder Cummins-Motoren, mit 4 x 310 kW = 1.240 kW Leistung angetrieben, diese Triebzüge haben ein Eigengewicht von 105 t, was aber an einer anderen Ausführung liegt und nicht an der Motorisierung. Y2K Während der Y2 nur in Schweden fahren darf, besitzen die in Dänemark und Schweden zugelassenen Triebwagenzüge die Bezeichnung Y2K, sie sind zusätzlich mit dem dänischen Zugsicherungssystem ATC ausgerüstet. Triebzüge mit der zusätzlichen Kennung R haben zudem eine Einrichtung zum Befahren von Strecken mit Funkblock. Von den ursprünglich 20 Zügen wurden Y2 1379 bis 1384 für den Kustpilen verwendet. Kustpilen (Küstenpfeil) ist ein schwedisches Verkehrskonzept sowie der Name eines Zuges der Kalmar Läns Trafik zwischen Linköping und Kalmar/Västervik. Der Name wurde erstmals für den Verkehr auf der Blekinge Kustbana zwischen Karlskrona und Malmö verwendet und kennzeichnete ursprünglich den eingesetzten Dieseltriebwagenzug Y2. Am 12. Dezember 2021 wurde der Kustpilen Teil von Krösatågen. Damit verschwand der Begriff Kustpilen nach dreißig Jahren. TECHNISCHE DATEN: Hersteller: ABB Scandia (später ADtranz Denmark A/S) Gebaute Anzahl: 20 Baujahre: 1991 bis 1998 Spurweite: 1.435 mm (Normalspur) Achsfolge: 1A + (A1) + (1A) + A1 Länge über Kupplung: 58.820 mm (20,54 m / 17,74 m / 20,54m) Höhe: 3.850 mm Breite: 3.100 mm Eigengewicht: 98,0 t (105,0 t bei Y2 1379 bis 1384) Höchstgeschwindigkeit: 180 km/h Dieselmotoren: luftgekühlte 8-Zylinder Deutz Dieselmotoren vom Typ BF8L513CP bzw. wassergekühlte 6-Zylinder Cummins-Motoren bei Y2 1379 bis 1384 Installierte Leistung: 4 x 294 kW = 1.170 kW Leistung bzw. 4 x 310 kW = 1.240 kW bei Y2 1379 bis 1384 Leistungsübertragung: mechanisch Getriebe: Ecomat 5HP600 5-Gang-Automatikgetriebe von ZF-Friedrichshafen Zugbremse: Druckluftbremse, Magnetschienenbremse Kupplungstyp: Scharfenbergkupplung Sitzplätze: 16 (1. Klasse) / 124 (2. Klasse)
Der Kustpilen (Der Küstenpfeil) Y2KR 1384 (Herulen), steht am 22 März 2019 bei Nässjö (Schweden). Die Aufnahme konnte ich aus einem fahrenden Zug machen, daher nur der halbe Zug. Der Dieseltriebzug wurde 1997 von ADtranz Denmark A/S (zuvor ABB Scandia) in Randers (Dänemark) unter den Fabriknummern 32045, 32046 und 32047gebaut. Die Baureihe Y2 ist die schwedische Bezeichnung für einen Dieseltriebwagenzug, von denen für Schweden 20 Stück gebaut wurden, der unter der Bauartbezeichnung des Herstellers ABB Scandia in Dänemark als Baureihe MF (IC3) bekannt ist, Die Reihe MF wurde weitgehend in Dänemark entwickelt und hergestellt. Wichtige Komponenten wie Dieselmotoren, Drehgestelle und Getriebe kommen aus Deutschland, der Wagenkasten aus der Schweiz. Der Zug besteht aus drei Fahrzeugteilen, den beiden motorisierten Endwagen sowie einem Mittelwagen, er ist so knapp 59 Meter lang. Die Wagenkästen ruhen auf vier Drehgestellen mit Luftfederung des deutschen Herstellers Wegmann. Sie sind wie die modernen norwegischen Triebzüge (BM70, BM69 oder BM92) aus Leichtmetall gefertigt. Die Frontseite der Züge hat eine breite Tür und einen Gummibalg, so dass ein Zug aus mehreren Einheiten gebildet werden kann und ein Übergang zwischen den Einheiten möglich ist. Die Triebwageneinheit wird von vier Dieselmotoren angetrieben, Die Triebzüge der Reihe Y2 unterscheiden sich teilweise in der Ausführung der Drehgestelle und der Motorisierung. Die Triebzüge Nr. 1367 bis 1378, 1385 und 1386 werden durch luftgekühlte 8-Zylinder Deutz Dieselmotoren vom Typ BF8L513CP, mit 4 x 294 kW = 1.170 kW Leistung, angetrieben und haben ein Eigengewicht von 98 t. Die Leistungsübertragung von den Motoren erfolgt mechanisch über jeweils ein Ecomat 5HP600 5-Gang-Automatikgetriebe von ZF-Friedrichshafen auf eine Achse. Die Triebzüge Nr. 1379 bis 1384 hingegen werden durch wassergekühlte 6-Zylinder Cummins-Motoren, mit 4 x 310 kW = 1.240 kW Leistung angetrieben, diese Triebzüge haben ein Eigengewicht von 105 t, was aber an einer anderen Ausführung liegt und nicht an der Motorisierung. Y2K Während der Y2 nur in Schweden fahren darf, besitzen die in Dänemark und Schweden zugelassenen Triebwagenzüge die Bezeichnung Y2K, sie sind zusätzlich mit dem dänischen Zugsicherungssystem ATC ausgerüstet. Triebzüge mit der zusätzlichen Kennung "R" haben zudem eine Einrichtung zum Befahren von Strecken mit Funkblock. Von den ursprünglich 20 Zügen wurden Y2 1379 bis 1384 für den Kustpilen verwendet. Kustpilen (Küstenpfeil) ist ein schwedisches Verkehrskonzept sowie der Name eines Zuges der Kalmar Läns Trafik zwischen Linköping und Kalmar/Västervik. Der Name wurde erstmals für den Verkehr auf der Blekinge Kustbana zwischen Karlskrona und Malmö verwendet und kennzeichnete ursprünglich den eingesetzten Dieseltriebwagenzug Y2. Am 12. Dezember 2021 wurde der Kustpilen Teil von Krösatågen. Damit verschwand der Begriff Kustpilen nach dreißig Jahren. TECHNISCHE DATEN: Hersteller: ABB Scandia (später ADtranz Denmark A/S) Gebaute Anzahl: 20 Baujahre: 1991 bis 1998 Spurweite: 1.435 mm (Normalspur) Achsfolge: 1A + (A1) + (1A) + A1 Länge über Kupplung: 58.820 mm (20,54 m / 17,74 m / 20,54m) Höhe: 3.850 mm Breite: 3.100 mm Eigengewicht: 98,0 t (105,0 t bei Y2 1379 bis 1384) Höchstgeschwindigkeit: 180 km/h Dieselmotoren: luftgekühlte 8-Zylinder Deutz Dieselmotoren vom Typ BF8L513CP bzw. wassergekühlte 6-Zylinder Cummins-Motoren bei Y2 1379 bis 1384 Installierte Leistung: 4 x 294 kW = 1.170 kW Leistung bzw. 4 x 310 kW = 1.240 kW bei Y2 1379 bis 1384 Leistungsübertragung: mechanisch Getriebe: Ecomat 5HP600 5-Gang-Automatikgetriebe von ZF-Friedrichshafen Zugbremse: Druckluftbremse, Magnetschienenbremse Kupplungstyp: Scharfenbergkupplung Sitzplätze: 16 (1. Klasse) / 124 (2. Klasse)
Armin Schwarz

_Spezifikationen von Triebfahrzeugen / Schweden / Triebfahrzeuge, Schweden / Unternehmen / KLT - Kalmar Läns Trafik (Kustpilen), Schweden / Triebzüge / Y 2 Dieseltriebzug (Kustpilen)

323 1400x933 Px, 19.06.2024

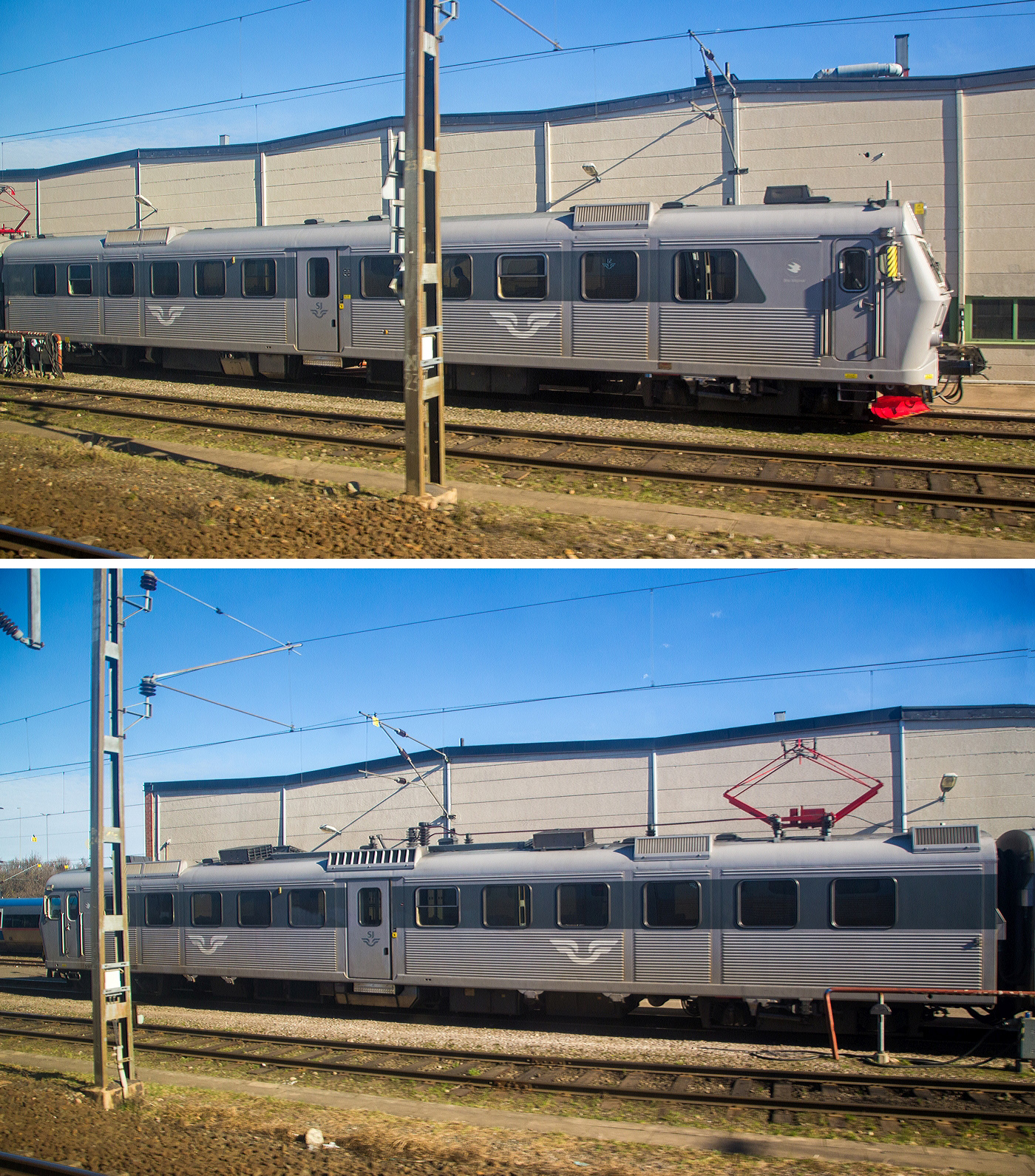

Der zweiteilige Elektrotriebwagenzug SJ X12 3221 (S-SJ 94 74 412 3221-4) der SJ (Statens Järnvägar AB, ehemalige schwedische Staatsbahnen) steht am 22 März 2019 bei Nässjö (Schweden). Die Aufnahmen konnte ich aus einem fahrenden Zug machen, daher nur 2x jeweils der halbe Zug (oben der Steuerwagen X12B, unten der Triebwagen X12A). Die Baureihe SJ X12 ist eine normalspurige schwedische Elektrotriebzugbaureihe. Sie wurde von ABB - Asea Brown Boveri (vormals ASEA) in Stockholm, auf der Basis der Baureihe SJ X10 entwickelt. Zwischen 1991 und 1994 wurden insgesamt 18 Einheiten von ABB für den Betrieb mit 15 kV 16,7 Hz Wechselstrom gebaut. Die Fahrzeuge bestanden aus zwei Fahrzeugteilen, dem angetriebenen X12A und dem Steuerwagen X12B. Sie hatten gegenüber dem X10 einen komfortablerem Innenraum, Toilette und nur ein Türpaar pro Wagen, dazu bei gleichen Sitzen größere Beinfreiheit in der 1. Klasse. TECHNISCHE DATEN: Hersteller: ABB - Asea Brown Boveri (vormals ASEA) in Stockholm Baujahr: 1991-1994 Anzahl gebaut: 18 Nummerierung: 3190-3197, 3214-3223 Spurweite: 1.435 mm (Normalspur) Achsformel: Bo'Bo'+2'2' Länge über Kupplung: 49.868 mm Dienstgewicht: 103 t (60t und 43t) Höchstgeschwindigkeit: 160 km/h Leistung: 4 x 320 kW= 1280 kW Anfahrzugkraft: 106 kN Stromsystem: 15 kV 16,7 Hz ~ Sitzplätze: 112 (SJ), 115 (Västtrafik)
Der zweiteilige Elektrotriebwagenzug SJ X12 3221 (S-SJ 94 74 412 3221-4) der SJ (Statens Järnvägar AB, ehemalige schwedische Staatsbahnen) steht am 22 März 2019 bei Nässjö (Schweden). Die Aufnahmen konnte ich aus einem fahrenden Zug machen, daher nur 2x jeweils der halbe Zug (oben der Steuerwagen X12B, unten der Triebwagen X12A). Die Baureihe SJ X12 ist eine normalspurige schwedische Elektrotriebzugbaureihe. Sie wurde von ABB - Asea Brown Boveri (vormals ASEA) in Stockholm, auf der Basis der Baureihe SJ X10 entwickelt. Zwischen 1991 und 1994 wurden insgesamt 18 Einheiten von ABB für den Betrieb mit 15 kV 16,7 Hz Wechselstrom gebaut. Die Fahrzeuge bestanden aus zwei Fahrzeugteilen, dem angetriebenen X12A und dem Steuerwagen X12B. Sie hatten gegenüber dem X10 einen komfortablerem Innenraum, Toilette und nur ein Türpaar pro Wagen, dazu bei gleichen Sitzen größere Beinfreiheit in der 1. Klasse. TECHNISCHE DATEN: Hersteller: ABB - Asea Brown Boveri (vormals ASEA) in Stockholm Baujahr: 1991-1994 Anzahl gebaut: 18 Nummerierung: 3190-3197, 3214-3223 Spurweite: 1.435 mm (Normalspur) Achsformel: Bo'Bo'+2'2' Länge über Kupplung: 49.868 mm Dienstgewicht: 103 t (60t und 43t) Höchstgeschwindigkeit: 160 km/h Leistung: 4 x 320 kW= 1280 kW Anfahrzugkraft: 106 kN Stromsystem: 15 kV 16,7 Hz ~ Sitzplätze: 112 (SJ), 115 (Västtrafik)
Armin Schwarz

Schweden / Triebzüge / X12, _Spezifikationen von Triebfahrzeugen / Schweden / Triebfahrzeuge, Schweden / Unternehmen / SJ - Statens Järnvägar AB (ehem. schwedische Staatsbahn)

326 1400x1591 Px, 19.06.2024

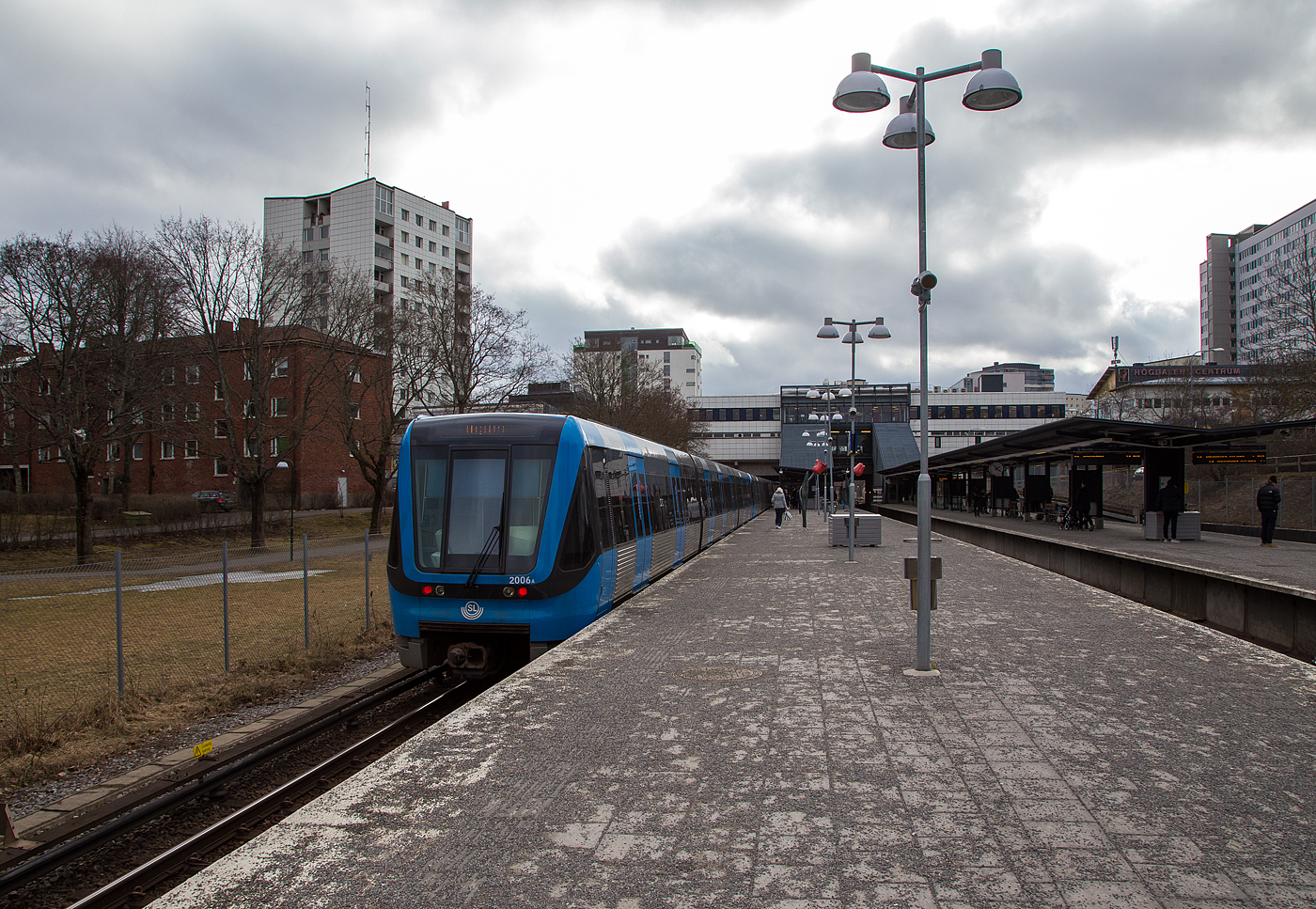

U-Bahn Stockholm, schwedisch Stockholms tunnelbana: Ein U-Bahn-Zug, bestehend aus drei Triebwagen der SL Baureihe C20, als Linie T19 (Gröna linjen/grüne Linie) nach Hagsätra, am 21 März 2019 in der Station Högdalen (Stockholm). Am Zugschluss der SL Triebwagen 2006. Högdalen ist eine oberirdische Station der Stockholmer U-Bahn. Sie befindet sich im gleichnamigen Stadtteil Högdalen. Die Station gehört zu den mittelstark frequentierten Station des U-Bahn-Netzes. Bis zum Stockholmer Hauptbahnhof sind es etwa acht Kilometer. Die SL Baureihe C20 sind achtachsige, dreiteilige und 100% niederflurige Einrichtungs-Gelenktriebwagen (8xGelER NfV) mit der Achsfolge Bo'Bo'Bo'Bo', von denen 270 Stück (Nr. 2001–2270) zwischen 1997 und 2004 von Kalmar Verkstad AB (damals zu Adtranz, heute Bombardier) für die SL (AB Storstockholms Lokaltrafik) gebaut wurden. Im Gegensatz zu den bisher in der Stockholmer U-Bahn (C1 - C15) gelieferten Fahrzeugtypen ist der C20 eine völlig neue Konstruktion. Ein Triebwagen besteht aus drei Wagenteilen und ist mit 46,5 Metern deutlich länger als die bisherigen Wagen. Der Wagen hat nur vier Drehgestelle, um Kosten und Gewicht zu sparen, der mittlere Wagenteil hat zwei Drehgestelle, wobei die Endwagen jeweils ein Drehgestell besitzen und über eine sogenannte Sattelzugverbindung mit dem mittleren Teil verbunden sind. Die Wagenkästen sind aus Edelstahl und im Innenraum aus Verbundmaterial. Ein U-Bahn-Zug wird meist aus drei Triebwagen gebildet und ist so 139,5 m lang und hat so 378 Sitzplätze. TECHNISCHE DATEN der Baureihe C20: Anzahl: 270 Wagennummer: 2001–2270 Baujahre: 1997-2004 Hersteller: ADtranz (ehemals Kalmar Verkstad AB) Spurweite: 1.435 mm (Normalspur) Achsfolge: Bo' Bo'Bo' Bo' Länge: 46.500 mm Raddurchmesser: 780 mm (neu) Breite: 2.900 mm Höhe: 3.800 mm Eigengewicht: 67 t Motorentyp: ASEA MJA 220-1 Leistung: 1.000 kW Betriebsspannung: 650 V / 750 V DC Höchstgeschwindigkeit: 90 km/h (80 km/h planmäßig) Sitzplätze: 126 Stehplätze: 288
U-Bahn Stockholm, schwedisch Stockholms tunnelbana: Ein U-Bahn-Zug, bestehend aus drei Triebwagen der SL Baureihe C20, als Linie T19 (Gröna linjen/grüne Linie) nach Hagsätra, am 21 März 2019 in der Station Högdalen (Stockholm). Am Zugschluss der SL Triebwagen 2006. Högdalen ist eine oberirdische Station der Stockholmer U-Bahn. Sie befindet sich im gleichnamigen Stadtteil Högdalen. Die Station gehört zu den mittelstark frequentierten Station des U-Bahn-Netzes. Bis zum Stockholmer Hauptbahnhof sind es etwa acht Kilometer. Die SL Baureihe C20 sind achtachsige, dreiteilige und 100% niederflurige Einrichtungs-Gelenktriebwagen (8xGelER NfV) mit der Achsfolge Bo'Bo'Bo'Bo', von denen 270 Stück (Nr. 2001–2270) zwischen 1997 und 2004 von Kalmar Verkstad AB (damals zu Adtranz, heute Bombardier) für die SL (AB Storstockholms Lokaltrafik) gebaut wurden. Im Gegensatz zu den bisher in der Stockholmer U-Bahn (C1 - C15) gelieferten Fahrzeugtypen ist der C20 eine völlig neue Konstruktion. Ein Triebwagen besteht aus drei Wagenteilen und ist mit 46,5 Metern deutlich länger als die bisherigen Wagen. Der Wagen hat nur vier Drehgestelle, um Kosten und Gewicht zu sparen, der mittlere Wagenteil hat zwei Drehgestelle, wobei die Endwagen jeweils ein Drehgestell besitzen und über eine sogenannte Sattelzugverbindung mit dem mittleren Teil verbunden sind. Die Wagenkästen sind aus Edelstahl und im Innenraum aus Verbundmaterial. Ein U-Bahn-Zug wird meist aus drei Triebwagen gebildet und ist so 139,5 m lang und hat so 378 Sitzplätze. TECHNISCHE DATEN der Baureihe C20: Anzahl: 270 Wagennummer: 2001–2270 Baujahre: 1997-2004 Hersteller: ADtranz (ehemals Kalmar Verkstad AB) Spurweite: 1.435 mm (Normalspur) Achsfolge: Bo' Bo'Bo' Bo' Länge: 46.500 mm Raddurchmesser: 780 mm (neu) Breite: 2.900 mm Höhe: 3.800 mm Eigengewicht: 67 t Motorentyp: ASEA MJA 220-1 Leistung: 1.000 kW Betriebsspannung: 650 V / 750 V DC Höchstgeschwindigkeit: 90 km/h (80 km/h planmäßig) Sitzplätze: 126 Stehplätze: 288
Armin Schwarz

Schweden / Stadtverkehr / Stockholm U-Bahn (Tunnelbana), _Spezifikationen von Triebfahrzeugen / Schweden / Triebfahrzeuge, Schweden / Unternehmen / SJ - Statens Järnvägar AB (ehem. schwedische Staatsbahn), Schweden und Dänemark 2019

366 1400x967 Px, 14.05.2024
