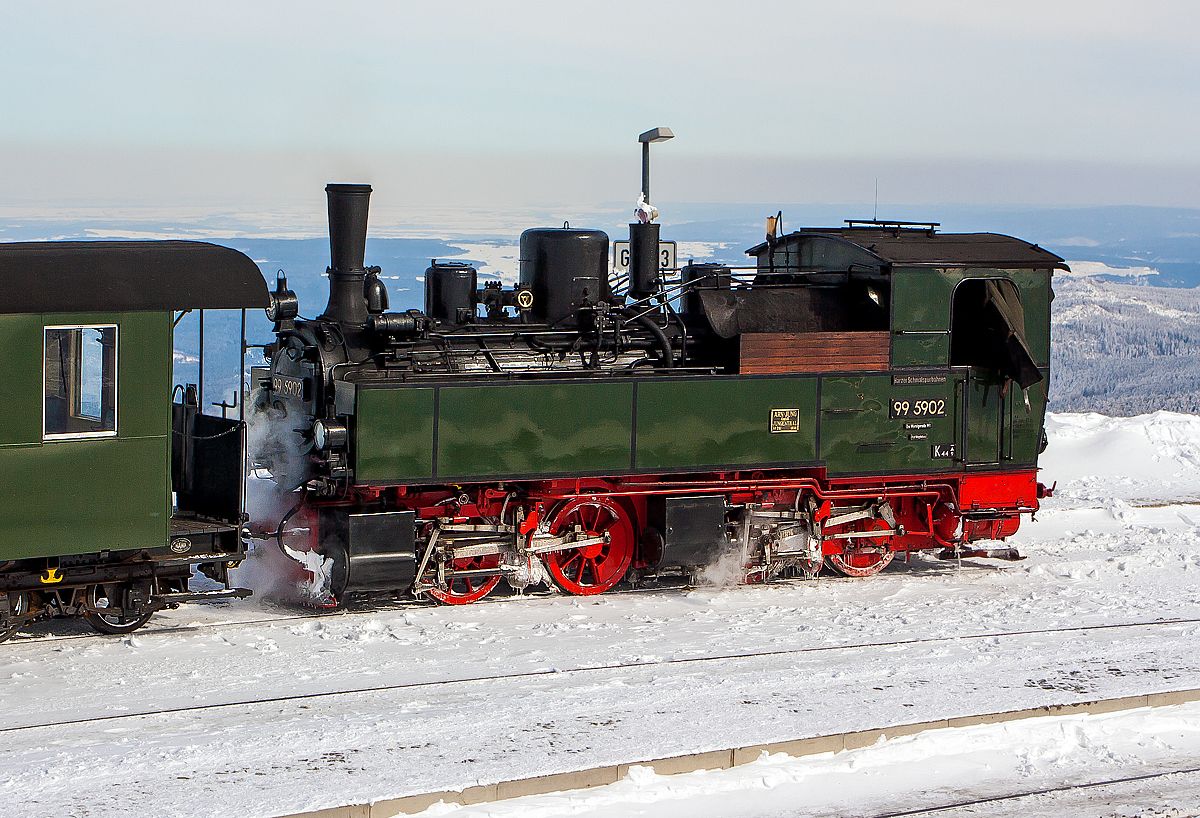

Die Jung-Malletlok 99 5902 der HSB, ex DR 099 111-7, ex DR 99 5902-4, ex NWE 14, ex NWE 12 (ab 1927) hat mit HSB-Traditionszug am 23.03.2013 den Brocken erreicht.

(ID 720502)

Die Jung-Malletlok 99 5902 der HSB, ex DR 099 111-7, ex DR 99 5902-4, ex NWE 14, ex NWE 12 (ab 1927) hat mit HSB-Traditionszug am 23.03.2013 den Brocken erreicht. Der Bahnhof Brocken (1.125 m ü.NN) ist der Kopfbahnhof am Gipfel des 1.142m hohen Brocken im Harz. Am 23.03.2013 herrschte hier ein eisiger Wind bei minus 17° Celsius.

Die Lok wurde 1898 von Arnold Jung Lokomotivfabrik in Jungenthal bei Kirchen a.d. Sieg unter der Fabriknummer 261 gebaut und an die NWE (Nordhausen-Wernigeroder Eisenbahn-Gesellschaft) als Nr. 14 geliefert ab 1927 wurde sie zur NWE 12.

Von den 12 Malletmaschinen der NWE (Nr. 11 bis 22) sind nur drei Maschinen übrig geblieben. Alle diese Maschinen, mit Ausnahme der NWE 12, 13 und 19 welche aus Güstrow stammten, waren 1897/98 und 1901 von der Firma Jung geliefert worden. Die Güstrower Maschinen sowie die NWE 12, 13 und 19 wurden im ersten Weltkrieg an die Heeresfeldbahnen nach Frankreich abgegeben. Die NWE 20 später 12, ist 1927 im Thumkuhlental verunglückt und wurde verschrottet.

Die Kessel der Maschinen lagen bei der Auslieferung vom Werk etwas niedriger auf dem Rahmen als heute. Ab 1920 wurden die Kessel etwas anders montiert.

Die Malletmaschinen wurden seit den 50er Jahren vorrangig im Selketal eingesetzt. Der Grund ist ihre gute Kurvenläufigkeit. Außerdem hatte sich dort die Verfügbarkeit an Loks nach dem Einsatz der ersten Neubaulokomotiven grundlegend gebessert, sodass es möglich war, die Mallets abzugeben. Zusammen mit der 99 6001 meisterten sie den gesamten Verkehr im Selketal bis Mitte der 80er Jahre.

Ende der 80er wurden die Mallets "Z‑gestellt" weil sie die inzwischen auf Druckluftbremse umgestellten Züge nicht mehr befördern konnten - denn die Mallets hatten von Haus aus keine Druckluftanlage. Die Neubaulokomotiven fuhren nun im Selketal.

Um die Mallets mit einer Druckluftanlage auszurüsten, wurden verschiedene Lösungsvarianten in Erwägung gezogen. So zum Beispiel die Möglichkeit, einen Kreiselkompressor mit Hilfe eines Dampfturbos, wie der der Lichtmaschine, anzutreiben. Man kam aber wieder auf die Ausrüstung mit einer Luftpumpe zurück. Diese wurde in einem Teil des Wasserkastens untergebracht um das gesamte Erscheinungsbild der Maschinen nicht grundlegend zu verändern.

Die Lokomotiven 99 5901 und 99 5902 sind als älteste betriebsfähige Malletdampflokomotiven in Deutschland im Sonderreisezugverkehr im Einsatz. Die 99 5903 ist von der Instandsetzung zurückgestellt und wird für besondere Veranstaltungen durch die HSB weiter genutzt..

Technische Daten dieser Loks:
Hersteller: Arnold Jung Lokomotivfabrik in Jungenthal bei Kirchen a.d. Sieg

Baujahr: 1898
Achsfolge: B'B
Gattung: K44. 9
Spurweite: 1.000 mm (Meterspur)
Länge über Puffer: 8.875 mm
Drehgestellachsstand: 1.400 mm
Gesamtradstand: 4.600 mm
Kesselüberdruck : 14 bar
Zylinderanzahl: 4
ND-Zylinderdurchmesser: 425 mm
HD-Zylinderdurchmesser: 285 mm
Kolbenhub: 500 mm
Zylinderdruck: Hochdruck 14 bar, Niederdruck 5 bar, mit Anfahrventil max 7 bar
Leistung: 255 PSi (190 kW)
Höchstgeschwindigkeit: 30 km/h (Vor- und Rückwärts)
Dienstgewicht: 33,7 t
Kohlevorrat: 2,5 t
Wasservorrat: 5 m³
Achslast: 8,5 t
